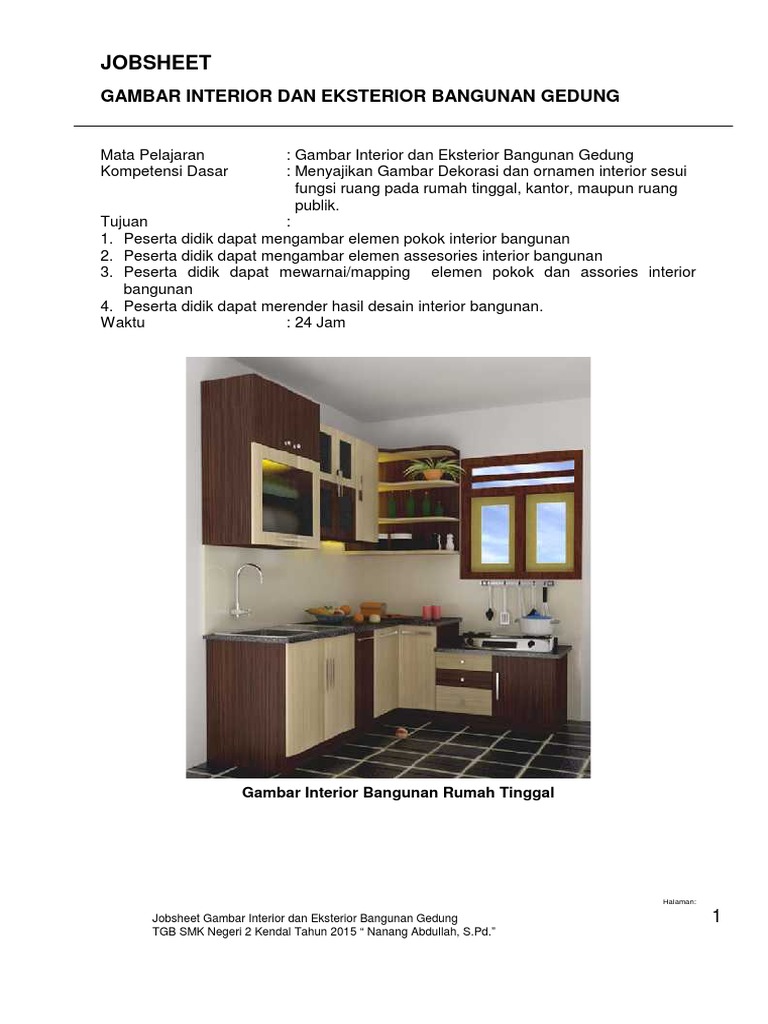

JOBSHEET

GAMBAR INTERIOR DAN EKSTERIOR BANGUNAN GEDUNG

Mata Pelajaran : Gambar Interior dan Eksterior Bangunan Gedung

Kompetensi Dasar : Menyajikan Gambar Dekorasi dan ornamen interior sesui
fungsi ruang pada rumah tinggal, kantor, maupun ruang
publik.
Tujuan :
1. Peserta didik dapat mengambar elemen pokok interior bangunan
2. Peserta didik dapat mengambar elemen assesories interior bangunan
3. Peserta didik dapat mewarnai/mapping elemen pokok dan assories interior
bangunan
4. Peserta didik dapat merender hasil desain interior bangunan.
Waktu : 24 Jam

Gambar Interior Bangunan Rumah Tinggal

Halaman:

Jobsheet Gambar Interior dan Eksterior Bangunan Gedung 1

TGB SMK Negeri 2 Kendal Tahun 2015 “ Nanang Abdullah, S.Pd.”
1. Peralatan
a. Komputer Pentium 4/ Laptop 1 Set
b. Software Google Sketchup 8 Free
c. Printer Warna 1Buah

2. Bahan
a. Kertas Foto A4 1 Pack
b. Tinta Warna 1 Set
c. Gambar Kerja Rumah Tinggal 1 Set

3. Langkah Kerja
a. Buka komputer sesuai dengan SOP yang benar
b. Buka aplikasi perangkat lunak Google Sketchup 8 pada computer / laptop
c. Buat dokumen baru dan di simpan dengan diberi nama ( latihan interior,
nama siswa) dan simpan sesuai dengan cara penyimpanan yang benar
sesuai SOP.
d. Mulaialah pekerjaan dengan membuat elemen-elemen pokok mengacu
pada gambar kerja seperti :
1. Denah ruang
2. Kusen pintu
3. Kusen jendela
4. Boven
5. Kolom dll
Buatlah gambar-gambar diatas menjadi gorup
e. Buatlah As Bangunan mengacu pada gambar kerja
f. Obset as bangunan kekanan dan kekiri sehingga mendapatkan lebat
tembok 150 mm
g. Lubangilah tembok pada posisi kusen pintu dan jendela sebagai tempat
untuk meletakkan elemen-elemen yang sudah kita buat diawal.
h. Letakkan objek-objek tadi sesuai dengan tempatnya masing-masing
mengacu pada gambar denah kusen dan pintu.

Halaman:

Jobsheet Gambar Interior dan Eksterior Bangunan Gedung 2

TGB SMK Negeri 2 Kendal Tahun 2015 “ Nanang Abdullah, S.Pd.”
 i. Selepas itu buat lah model atap dengan memanfaatkan plugin instanroor
sehingga didapatkan bentuk model atap yang diinginkan.
j. Buat elemen-elemen tambahan perabot, assesories dan elemen yang laian.
k. Buatlah assesories dengan memanfaatkan component yang sudah ada
pada software Google Sketchup
l. Selanjutnya pewarnaan finishing pada gambar interior, warnailah
permukaan rumah tingal tadi dengan warna yang tertera pada gambar detail
tampak .
m. Lengkapi gambar dengan elemen assesoris tambahan seperti perabot,
orang dan pot, beground dan letakkan di tempat yang diatur sedemikian
rupa sehingga gambar terkesan hidup.
n. Selanjutnya atur setting render v-ray sketchup sesuai dengan settingan
yang diperlukan
o. Render gambar minimal 2 sudut pandang.

4. Keselamatan Kerja
a. Pastikan penerangan ruang kerja baik alami atau buatan
b. Pastikan sirkulasi udara alamai atau buatan ( AC) dalam ruangan dalam kondisi
baik
c. Siapkan alat bantu engajar, peralatan dan bahan yang diperlukan
d. Letakkan peralatan pada tempat yang aman dan mudah dijangkau
e. Pergunakan peralatan dan bahan sesuai dengan fungsinya
f. Pergunakan peralatan dengan cara yang benar (sesuai SOP)
g. Tidak diperkenankan meminjam peralatan sesama peserta didik
h. Mengerjakan sesuai urutan kerja
i. Minyimpan hasil kerja setiap 5 menit sekali
j. Tidak melakukan kegiatan bercanda selama praktik.
k. Sebelum meninggalkan lab. Komputer peserta didik harus mematikan CPU ,
power suplay, lcd computer, dan alat elektonik seperti AC dan kipas angin dan
diharapkan ruangan dibersihkan terlebih dahulu dan perabot dikembalikan
pada tempatnya, kemudian lampu dimatikan.

l. Gambar Kerja

Halaman:

Jobsheet Gambar Interior dan Eksterior Bangunan Gedung 3

TGB SMK Negeri 2 Kendal Tahun 2015 “ Nanang Abdullah, S.Pd.”
j. Reverensi
1. Yohanes Suparyo, Konstruksi Perspektif, Kanisius, 1981
2. Departemen Sipil, Gambar Teknik, TEDC Bandung, 1982
3. Tom Porter Und Sue Goodman, Handsbuch Der Graphischen Techniken
Fur Architekten Und Designer, Koln-Braunsfeld 1985
4. Jansen, Construcsional Drawings and Architectural Models, Karl Kramer
Verlag, Stuttgart 1985
5. Wahyu Suprobo, AutoCAD untuk Arsitek, Dinastido, Jakarta, 1999
6. Yusep Arif Kamaludin, Membangun Rumah, Transmedia, Jakarta, 2008
7. Departemen Bangunan Desain dan Perancangan, Gambar Teknik
bangunan, PPPTK VEDC Malang, 2012
8. Aditia Syahputra, Mahir Sekejap Desain Arsitektur dengan Google Sketchup
dari Instal hingga V-Ray + Animasi, MediaKom, Yogyakarta, 2012.

*********************SELAMAT MENGERJAKAN*********************
