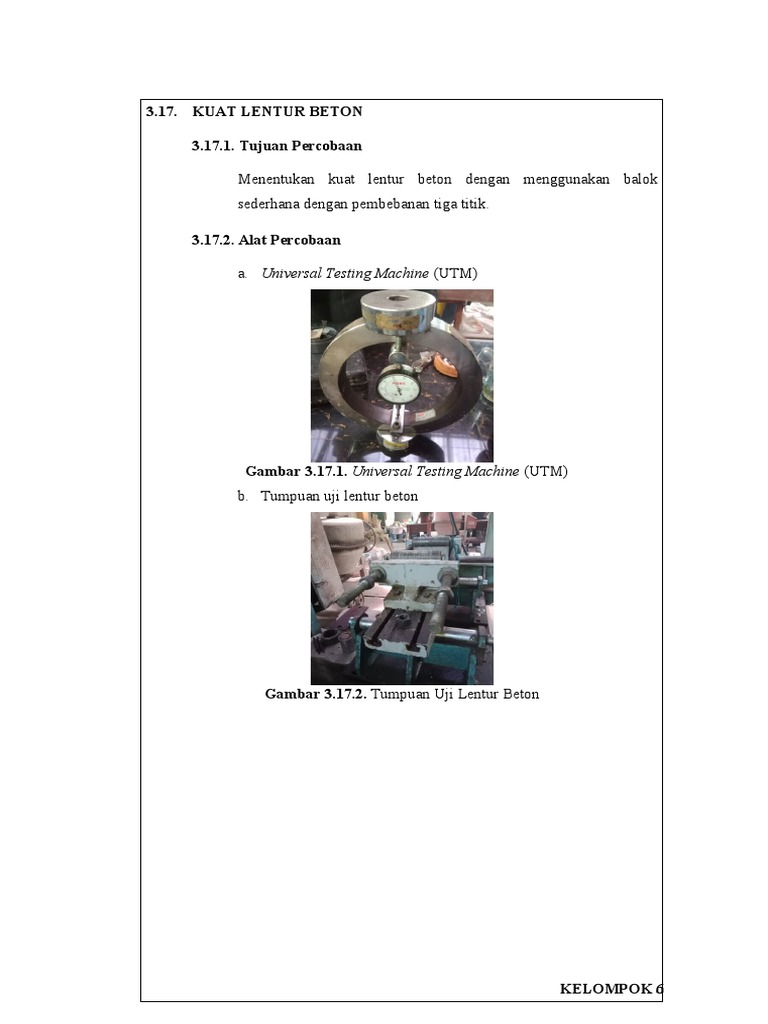

3.17.

KUAT LENTUR BETON

3.17.1. Tujuan Percobaan

Menentukan kuat lentur beton dengan menggunakan balok

sederhana dengan pembebanan tiga titik.

3.17.2. Alat Percobaan

a. Universal Testing Machine (UTM)

Gambar 3.17.1. Universal Testing Machine (UTM)

b. Tumpuan uji lentur beton

Gambar 3.17.2. Tumpuan Uji Lentur Beton

NIM
KELOMPOK 6
 c. Peralatan pembebanan tiga titik

Gambar 3.17.3. Peralatan Pembebanan Tiga Titik

3.17.3. Bahan Percobaan

a. Balok beton dengan panjang 40 cm, lebar 10 cm, tinggi 10 cm

Gambar 3.17.4. Balok Beton

3.17.4. Prosedur Percobaan

a. Meletakkan beton pada alat UTM, kemudian menjalankannya

dengan pembebanan yang konstan.

Gambar 3.17.5. Meletakkan Beton pada Alat UTM

NIM
KELOMPOK 6
 b. Melakukan pembacaan pembebanan maksimum.

Gambar 3.17.6. Melakukan Pembacaan Pembebanan Maksimum

c. Menggambar pola retak balok beton.

Gambar 3.17.7. Menggambar Pola Retak Balok Beton

3.17.5. Data Hasil Percobaan

Tabel 3.17.1. Data Hasil Percobaan

Panjang Lebar benda Tinggi
NO
benda uji uji benda uji
1 40 cm 10 cm 10 cm
Sumber : Data praktikum

3.17.6. Perhitungan

a. Reaksi Perletakkan (RA)

Rumus :
Reaksi perletakkan (RA) =

p
2
Keterangan :
p : beban (kg)

NIM
KELOMPOK 6
 16 x 166,67 kg
Reaksi perletakkan (RA) =
2
= 1333,36 kg
b. Momen maksimum (M)
Rumus :
Momen maksimum (M) = RA x 10
Keterangan :
M : Momen maksimum (kg.cm)
RA : Reaksi perletakkan
Momen maksimum (M) = 1333,36 kg x 10 cm
= 13333,6 kg.cm
c. Kuat lentur balok
Rumus :
Mxy
Kuat lentur beton =
I
Keterangan :
M : Momen maksimum (kg.cm)
y : Jarak titik massa balok dari serat atas, ½ h balok (cm)
I : Momen Inersia balok (cm4)
1
13333,6 kg . cm x ( x 10 cm)
2
Kuat lentur beton =
1
x 10 x 1000
2
= 1,3336 kg/cm2

3.17.7. Analisis

Dari percobaan yang telah dilakukan dengan benda uji sebuah

beton berbentuk balok ukuran panjang 40 cm, lebar 10 cm, topi 10
cm. Didapatkan nilai kuat lentur balok sebesar 1,33336 Mpa. Jika
nilai ini dibandingkan dengan kuat tekan karakteristik sebesar 30
Mpa. Maka nilai kuat lentur yang diperoleh belum memenuhi
persyaratan sebagai bahan bangunan yang baik. Dapat juga
menambahkan kuat lentur dengan menambahkan tulangan pada
beton.

NIM
KELOMPOK 6
 3.17.8. Kesimpulan dan Saran

3.17.8.1. Kesimpulan

a. kuat lentur beton dari beton balok yang di uji adalah

1,33336 MPa.
b. Nilai kuat lentur yang diperoleh belum memenuhi
persyaratkan, sehingga dapat menambahkan
tulangan pada beton.
3.17.8.2. Saran

a. Lakukan percobaan sesuai arahan asisten dan

prosedur.
b. pembacaan pembebanan maksimum harus dilakukan
dengan lebih teliti agar hasil dari percobaan lebih
akurat.
c. Lakukan percobaan dengan berhati-hati.
