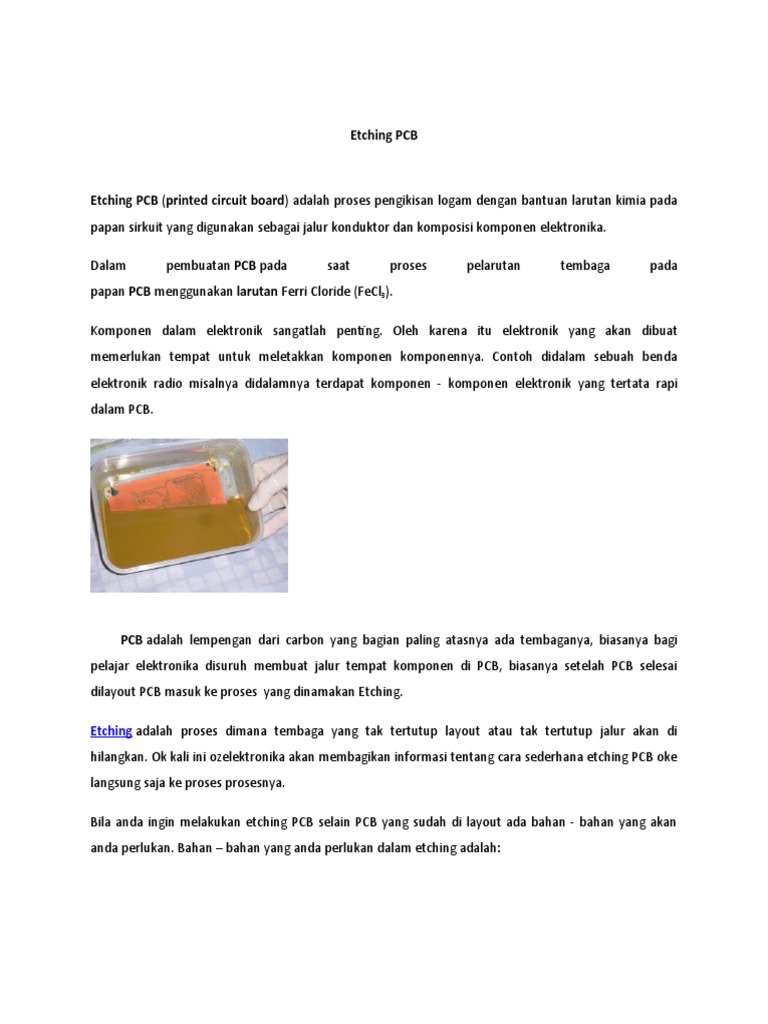

Etching PCB

Etching PCB (printed circuit board) adalah proses pengikisan logam dengan bantuan larutan kimia pada
papan sirkuit yang digunakan sebagai jalur konduktor dan komposisi komponen elektronika.

Dalam pembuatan PCB pada saat proses pelarutan tembaga pada

papan PCB menggunakan larutan Ferri Cloride (FeCl3).

Komponen dalam elektronik sangatlah penting. Oleh karena itu elektronik yang akan dibuat
memerlukan tempat untuk meletakkan komponen komponennya. Contoh didalam sebuah benda
elektronik radio misalnya didalamnya terdapat komponen - komponen elektronik  yang tertata rapi
dalam PCB.

PCB adalah lempengan dari carbon yang bagian paling atasnya ada tembaganya, biasanya bagi
pelajar elektronika disuruh membuat jalur tempat komponen di PCB, biasanya setelah PCB selesai
dilayout PCB masuk ke proses  yang dinamakan Etching.

Etching adalah proses dimana tembaga yang tak tertutup layout atau tak tertutup jalur akan di
hilangkan. Ok kali ini ozelektronika akan membagikan informasi tentang cara sederhana etching PCB oke
langsung saja ke proses prosesnya.

Bila anda ingin melakukan etching PCB selain PCB yang sudah di layout ada bahan - bahan yang akan
anda perlukan. Bahan – bahan yang anda perlukan dalam etching adalah:
  Sarum tangan plastik

 Masker

 Spidol OHP Marker (ukuran M)

 Feriklorid(FeCl3)

 Baskom

 Air hangat

 Sumpit/ batang kayu bila perlu

Setelah anda mengupulkan barang barang tersebut anda bisa melakukan proses etching ini, langkah –
langkah etching PCB

1. Siapkan PCB yang sudah di layout atau diberi jalur.

2. Tebalilah jalur yang sekiranya kurang tebal dengan spidol ohp tersebut sampai sekiranya tebal

3. Setelah itu anda siapkan baskom berisi air hangat

4. Pakailah sarum tangan plastik tersebut dan masukan FeCl3 ke dalam baskom berisi air hangat
tersebut diamkan (air ini dinamakan air keras)

5. Bila sekiranya PCB sudah siap untuk di rontokkan tembaganya. Masukkan perlahan PCB ke
dalam baskom tadi  goyang perlahan PCB dengan Sumpit/ batang kayu
 6. Anda lihat bila tembaga yang tak tertutup jalur sudah terkelupas anda bisa mengambilnya

7. Ambil dengan Sumpit/ batang kayu atau tangan yang sudah memakai sarum tangan, lalu tiriskan

8. PCB siap ke proses slanjutnya.

Perlu diperhatikan bila melakukan etching lakukan di tempat yang jauh dari makanan ataupun sumber
air. Jangan lah menghirup bau dari rendaman FeCl3 terlalu banyak karena bisa bahaya sebaiknya
pakailah masker. Bila tangan yang memakai sarung tangan tadi menyentuh FeCl3 cucilah tangan anda
sampai bersih dan buanglah sarung tangan tersebut lebih baik anda kubur sarung tangan tersebut.

Satu lagi yang penting jangan gunakan air ini untuk main main karena berbahaya bagi kita dan jangan
buang air ini senbarangan karena air ini mengandung asam yang tinggi buanglah air ini di tempat yang
jauh dari sumber air, lebih baik anda masukan besi- besi kedalam air ini sampai zat asamnya habis.

Teknik Layout PCB (Membuat Papan Sirkuit)

        Dalam kehidupan sehari—hari tentu Anda sering berhubungan dengan peralatan elektronika,
seperti radio, tape, VCD/DVD player,TV, komputer, dan peralatan rumah tangga lainnya. Peralatan
tersebut memiliki komponen—komponen elektronika, seperti resistor, transistor,kondensator, diode,
dan IC. Bagaimana menyusun komponen elektronika yang mungkin jumlahnya ratusan itu bila tidak ada
papan rangkaian elektronika yang disebut PCB (Printing Circuit Board).

        Untuk menyusun komponen elektronika di PCB, Anda harus melayout papan PCB terlebih dahulu.
Teknik layout dapat dilakukan secara manual (menggunakan spidol) dan secara software / menggunakan
aplikasi komputer (tentu hasilnya lebih bagus bila dibandingkan dengan layout secara manual). Berikut
akan saaya jelaskan tentang pembuatan PCB secara manual:
TEKNIK LAYOUT SECARA MANUAL

           Sebelum melakukan layout, persiapkan sekema jalur-jalur PCB, agar komponen-komponen
elektronika terlihat rapi,tidaksemrawut, dan mudah dilacak apabila terdapat kesalahan atau kerusakan
pada peralatan tersebut suatu saat nanti. PCB terbuat dari lempeng fiber yang dilapisi tembaga. Ketika
kita pertama kala membeli sebuah papan PCB kosong, papan itu belum terlihat jalur-jalur, hanya ada
lapisan fiber dan Iapisan tembaga di permukaannya.

            Ada tiga tipe PCB yang ada di pasaran, yairu single side, double side, dan multi layer. Berikut
uraian tipe PCB:

 Single side merupakan papan PCB yang hanya mempunyai satu sisi dan dilapisi sebuah lempeng
tembaga.

 Double side merupakan papan PCB yang mempunyai dua sisi, dilaplsi oleh lempeng tembaga,
dan lapisan fibernya ada diantara dua lapisan tembaga tersebut.

 Multi layer merupakan papan PCB yang terdiri dari beberapa lapis tembaga dan fiber, yang
disusun secara berselingan

Berikut langkah—langkah melakukan layout secara manual:

 Siapkan skema rangkaian yang akan dilayout, papan PCB, dan spidol permanen

 Lakukan ampelas tipis saja pada sisi lempeng yang ada tembaganya

 Gambarlah jalur-jalur dari rangkaian dengan spidol pada lapisan tembaga dari PCB
 contoh papan PCB Ketika di lay out dengan spidol

 Hasil akhir jalur yang digambar dengan spidol itulah yang menjadi jalur antar komponen

 Titik—titik tengah bulatan nantinya akan dilubangi dengan bor listrik atau bor tangan dengan
mata bor berdiameter 0,5 — 1 mm (tergantung Iebarnya kaki komponen

          Untuk menghasilkan jalur—jalur pada PCB diperlukan suatu teknik kimia dengan bantuan cairan
FeCl3 (ferri chloride) kalau tidak punya bisa menggunakan H2SO4 atau aki zuur. Proses ini dinamakan
etching atau proses pengikisan pada lempeng tembaga PCB. Untuk industri berskala besar, proses di
atas bukanlah sebuah pilihan yang baik, karena memakan waktu yang cukup lama dan hasilnya pun tidak
memadai. Biasanya perusahaan yang berskala besar menggunakan proses elektrolisis untuk
menghasilkan sebuah PCB yang bagus dan dapat diproses dengan cepat serta hasilnya lebih bagus.

          Untuk home industry proses etching merupakan solusi yang paling murah, mudah, dan ramah.
Berikut langkah-langkah untuk melakukan proses etching:

 Siapkan larutan FeCl3 (ferric chloride) atau aki zuur (H2SO4) dan papan PCB yang sudah dilayout
sebelumnya

 Siapkan pula air bersih, kalau bisa usahakan air yang mendidih pada wadah plastik

 Masukkan larutan FeCl3 secukupnya ke dalam wadah plastik (kurang Iebih satu bungkus
kemasan). Jika menggunakan aki zuur jangan di campuri air gunakan aki zuur satu botol penuh.

 Masukkan air panas sacukupnya (kurang lebih 100 ml) sampai seluruhnya lebur dengan air
  Masukkan papan PCB ke dalam larutan FeCl3 tadi. Agar prosasnya lebih capat, bantu dengan
cara menggoyang-goyang wadahnya

 Sambil diamati, jika papan PCB seluruhnya sudah melebur (tembaga yang tidak tartutup gambar
layout hilang), angkat papan PCB dan bersihkan dengan air yang mangalir (air kran)

 Untuk mambersihkan gambar layout, gosokkan ampelas pelan-pelan sambil disiram air kran
sampai benar-banar bersih

 Periksa kambali apakah tardapat jaiur yang putus

 Bor papan  PCB (lubang yang sudah di tentukan tadi) sasuai besarnya komponen (0,8 - 1 mm)

 Bersihkan papan PCB

 Papan PCB siap untuk dipasangi komponen.

contoh papan PCB sesudah etching
