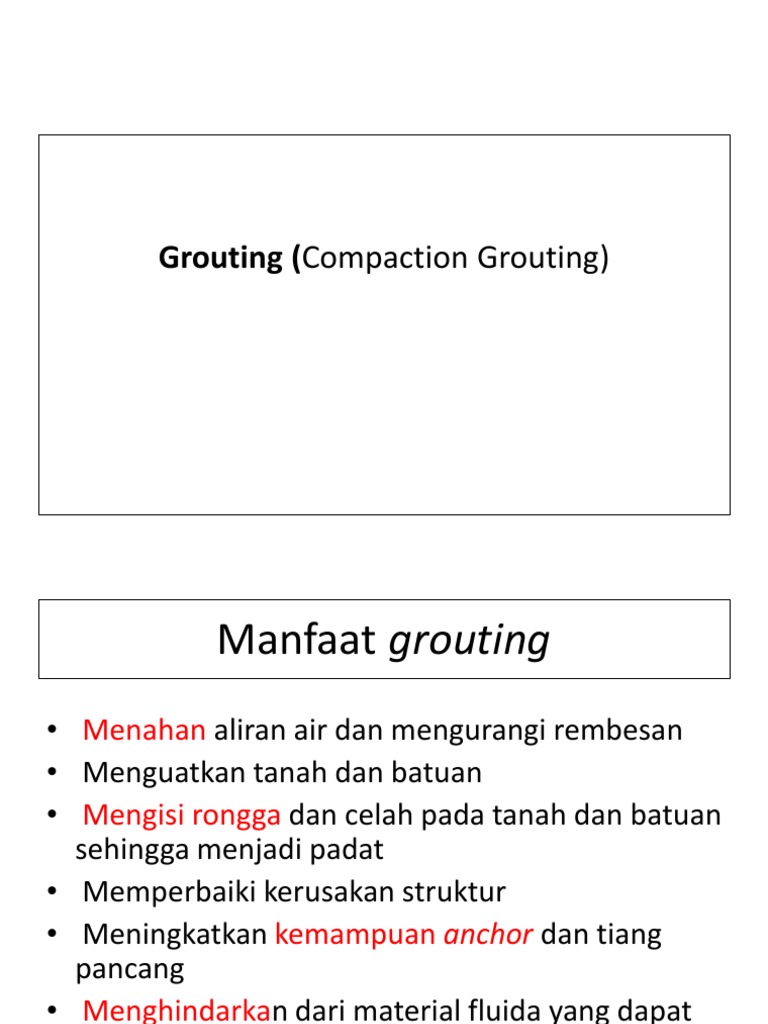

Grouting (Compaction Grouting)

Manfaat grouting
• Menahan aliran air dan mengurangi rembesan
• Menguatkan tanah dan batuan
• Mengisi rongga dan celah pada tanah dan batuan
sehingga menjadi padat
• Memperbaiki kerusakan struktur
• Meningkatkan kemampuan anchor dan tiang
pancang
• Menghindarkan dari material fluida yang dapat
merusak tanah atau batuan
 Pelaksanaan grouting
a. Penentuan titik grouting: berpatokan pada stasiun-stasiun
yang ditentukan di lapangan melalui penyelidikan oleh
tenaga ahli. Jarak tiap-tiap titik grouting disesuaikan
dengan kebutuhan.
b. Pemboran : Pelubangan titik grouting dilakukan dengan
cara di bor. Dalam grouting ada 2 macam pemboran, yaitu
pemboran dengan pengambilan core dan pemboran tanpa
core.
Diameter lubang bor adalah 76 cm untuk pemboran coring
dan 46 mm untuk pemboran non coring.
Khusus untuk permboran dengan coring diperlukan mesin
dengan penggerak hidrolik agar kualitas core yang
dihasilkan lebih bagus.
 Pelaksanaan grouting
c. Uji Permeabilitas atau Test Lugeon: Uji permeabilitas pertama kali
diperkenalkan oleh Lugeon pada tahun 1933, yang bertujuan untuk
mengetahui nilai lugeon (Lu) dari deformasi batuan.
Nilai lugeon adalah suatu angka yang menunjukkan berapa liter air
yang bisa merembes ke dalam formasi batuan sepanjang satu
meter selama periode satu menit, dengan menggunakan tekanan
standar 10 Bars atau sekitar 10 kg/cm2.
Angka ini hampir sama dengan koefisien kelulusan air sebesar 1 x 10-5
cm/detik.
Nilai lugeon dapat memberikan informasi mengenai sifat aliran dalam
batuan dan sifat batuan itu sendiri terhadap aliran air yang
melaluinya.
Tahapan pekerjaan grouting (Compaction Grouting)
 Peralatan lain yang digunakan
• Metode pengujiannya adalah dengan cara
memasukkan air bertekanan ke dalam lubang bor,
menggunakan peralatan yang disebut rubber
packer, yang digunakan untuk menyumbat lubang
bor.
• Peralatan lain yang digunakan dalam uji
permeabilitas antara lain:
• Waterflow Meter untuk mengetahui debit air
• Stop Watch untuk menentukan waktu rembesan
• Pressure Gauge untuk mengetahui tekanan air
• Water Pump untuk memompa air
Contoh peralatan yang digunakan untuk pekerjaan grouting
 Rumusan yang digunakan
• Untuk pengujian dengan tekanan kurang dari 10
kg/cm2, dibuat ekstrapolasi sehingga bentuk
persamaannya menjadi:
• Lu= 10Q/PL
• Keterangan:
• Lu = Lugeon unit (l/mnt/m)
• Q = debit aliran yang masuk (l/mnt)
• P = tekanan total (Po+Pi) (kg/cm2)
• L = panjang lubang yang di uji (
 Peralatan yang digunakan
• Tahap pekerjaan grouting dilakukan dengan cara
menyuntikkan bahan semi kental (slurry material) ke
dalam tanah atau batuan melalui lubang bor.
Komponen utama peralatan grouting adalah grout
mixer dan grout pump.
1.Grout Mixer adalah mesin pencampur material yang
akan disuntikkan ke dalam tanah atau batuan.
Umumnya grout mixer mempunyai kapasitas
mencampur (batching) sebesar 200 liter/batch.
2. Grouting Pump berperan untuk memompa air maupun
campuran grouting. Kapasitas pemompaan minimum
100 liter/menit pada tekanan pompa 6 kg/cm2 dan
mampu mencapai tekanan hingga 20 kg/cm2.
 Tipe-Tipe Grouting dan Kegunaannya
Grouting dapat dibedakan menjadi 6 tipe :
a. Sementasi Penembusan (Permeation Grouting) disebut
juga grouting penetrasi (penetration grouting), yang
meliputi pengisian retakan, rekahan atau kerusakan pada
batuan, rongga pada sistem pori-pori tanah serta media
porous lainnya.
• Tujuan penembusan adalah untuk mengisi ruang pori
(rongga), tanpa merubah formasi serta konfigurasi maupun
volume rongga.
• Grouting ini dilakukan untuk tujuan penguatan formasi,
menghentikan aliran air yang melaluinya,
maupun kombinasi keduanya.
• Grouting penembusan dapat meningkatkan kohesi tanah.
Sementasi Penembusan Grouting
Permeasion grouting
• Permeasi grouting adalah istilah yang digunakan
untuk menggambarkan metode pengolahan
tanah di mana nat disuntikkan ke dalam media
berpori tanpa mengganggu struktur aslinya.
• Dalam rekayasa geoteknik, ini biasanya mengacu
pada proses pengisian pori-pori dan sambungan
di tanah dan/atau endapan batuan untuk
mengubah sifat geotekniknya.
• Hampir semua bahan nat dapat digunakan untuk
grouting permeasi, tetapi ada batasan yang jelas
pada campuran nat yang digunakan untuk jenis
tanah atau batuan tertentu.
• Aplikasinya adalah untuk meningkatkan nilai daya
dukung pondasi, meningkatkan karakter
penggalian di pasir dan mengurangi potensi
likuifaksi
Permeation Grouting
Permeation Grouting
 Compaction Grouting
• Teknik ini, sangat efektif untuk memperbaiki tanah pada zona
kedalaman tertentu yang ingin diperbaiki, dan metode ini kurang
optimal untuk mencapai peningkatan kekuatan tanah yang
signifikan pada kedalaman di atas 8 ft (2,5 m) dari permukaan
tanah.
• Dalam prosedur ini, pertama tanah dipompa di bagian atas zona
perlakuan.
• Setelah alat injeksi dipasang, pipa dibor ke bagian bawah alat
tersebut, lalu bahan tambahan disuntikkan.
 Compaction Grouting

• Prosedur ini diulang sampai

penyuntikan selesai pada
bagian bawah zona
perlakuan. Kecepatan injeksi
umumnya berkisar dari 3
sampai 6 ft3 /menit (0,087
sampai 0,175 m3 /menit),
tergantung pada jenis tanah
yang diperbaiki.
• Jika laju injeksi terlalu cepat,
maka tekanan pori berlebih,
sehingga terjadi fraktur
tanah, dan hal ini akan
mengurangi efektivitas
perlakuan.
 Cara kerja
• Teknik pelaksanaanya dimulai pada bagian bawah dari zona
yang akan diperbaiki, dan proses penyuntikan selanjutnya
bergerak ke atas.
• Perlakuan tidak harus dilanjutkan sampai ke permukaan
tanah, dan bisa dihentikan pada kedalaman yang
diinginkan.
 Compaction Grouting

• Pemadatan dengan penyuntikan

(compaction grouting) adalah salah
satu dari beberapa teknik dasar
perbaikan tanah yang dikembangkan
di Amerika oleh Ed Graf dan Jim
Warner khususnya di wilayah
California sejak tahun 1950an.
• Teknik pemadatan tanah dilakukan
dengan suntikan mortar beton yang
memiliki mobilitas rendah (low
mobility) dengan nilai slump rendah
(low slump).
• Gumpalan mortar yang disuntikan
akan mengembang di dalam tanah
dan akan memadat akibat dikompresi.
• Selain perbaikan di tanah sekitarnya,
massa tanah juga akan lebih kuat
karena adanya kolom-kolom mortar
(grout column) yang terbentuk
melalui penyuntikan dan pemadatan
yang dilakukan.
 Compaction Grouting
• Penerapan metode ini akan
mengurangi penurunan dan
meningkatkan kekuatan geser
tanah.
• Metode ini cukup efektif
digunakan untuk mengurangi
penurunan pondasi, mengurangi
penurunan seismik dan potensi
likuifaksi, keamanan konstruksi
dengan penambahan bahan
pengisi pada tanah granular yang
longgar (loose granular fills),
mengurangi penurunan pada
tanah yang berpotensi runtuh
(collapsible soils), dan mengurangi
potensi terbentuknya lubang pada
tanah (sinkhole) terutama di
wilayah karst

Ilustrasi Compaction Grouting

 Sementasi Pemadatan (Compaction Grouting)

• Sementasi Pemadatan (Compaction

Grouting) dilakukan dengan cara
menginjeksi material grouting
sangat kaku (stiff) pada tekanan
tinggi ke dalam tanah.
• Grouting ini merupakan mekanisme
perbaikan yang bertujuan untuk
meningkatkan daya dukung tanah.
• Karena volume struktur pori tanah
berkurang, maka permeabilitasnya
juga akan berkurang.
• Grouting ini tidak dapat sepenuhnya
mencegah terjadinya rembesan.
• Grouting ini mampu meningkatkan
beban tanah
untuk memadatkannya.
Compaction grouting
• Pemadatan dengan penyuntikan (compaction
grouting) adalah salah satu teknik dasar
perbaikan tanah yang dikembangkan di
Amerika
• Teknik pemadatan tanah dilakukan dengan
suntikan mortar beton yang memiliki
mobilitas rendah dengan nilai slump rendah.
• Gumpalan mortar yang disuntikan akan
mengembang di dalam tanah dan akan
memadat akibat dikompresi.
• Selain perbaikan di tanah sekitarnya, massa
tanah juga akan lebih kuat karena adanya
kolom-kolom mortar (grout column) yang
terbentuk melalui penyuntikan dan
pemadatan yang dilakukan.
 Compaction grouting
• Jika laju injeksi terlalu cepat,
maka tekanan pori berlebih,
sehingga terjadi fraktur
tanah, dan hal ini akan
mengurangi efektivitas
perlakuan.
• Teknik pelaksanaanya
dimulai pada bagian bawah
dari zona yang akan
diperbaiki, dan proses
penyuntikan selanjutnya
bergerak ke atas.
• Perlakuan tidak harus
dilanjutkan sampai ke
permukaan tanah, dan bisa
dihentikan pada kedalaman
yang diinginkan.

Compaction Grouting Delivery Methods

 Applications of Compaction Grouting
• Metode pemadatan grouting dapat
digunakan untuk perbaikan non-
kohesif tanah, terutama dalam
kasus-kasus, di mana ditemukan
tanah dengan kepadatan longgar
hingga sedang.
• Metode ini juga digunakan pada
tanah berbutir halus) untuk
memasang elemen yang lebih tinggi
kekuatan dan daya dukung di tanah
dengan daya dukung rendah,
sehingga meningkatkan beban
perilaku menahan tanah.
• Saat menggunakan teknik ini di
tanah lempung jenuh, peningkatan
sementara air pori tekanan dapat
diamati.
• Pada prinsipnya, teknik pemadatan
grouting dapat mencapai tingkat
yang sama peningkatan seperti
dengan teknik vibro yang dalam.
 Applications of
Compaction Grouting
• Metode pemadatan grouting
sangat cocok sebagai alternatif
atau suplemen untuk teknik vibro
dalam dalam kasus berikut:
• ruang kerja terbatas
• ketinggian kerja terbatas
• teknik bebas getaran diperlukan
(misalnya karena sangat sensitif
struktur di sekitarnya)
• pemadatan pada kedalaman yang
sangat besar untuk lapisan tanah
yang kuat berselang-seling, yang
tidak dapat ditembus oleh
kedalaman
• vibrator, sehingga membuat
penggunaannya tidak efisien.
 Site Investigation
• Pengetahuan yang komprehensif tentang kondisi
bawah permukaan adalah penting.
• Laporan penyelidikan lokasi umumnya berisi
geologi dan sejarah lokasi, gradasi tanah dan
permeabilitas horizontal in situ dari setiap lapisan
perlakuan.
• Jenis dan kondisi struktur dan utilitas terdekat,
bersama dengan rencana dan lokasi elevasi, akan
lebih membantu pengembangan program
 Geotechnical Considerations
1. Tegangan vertikal in situ pada lapisan perlakuan
harus cukup untuk memungkinkan nat
memindahkan tanah secara horizontal.
2. Tingkat injeksi nat harus cukup lambat untuk
memungkinkan disipasi tekanan pori.
3. Grouting pemadatan biasanya efektif pada
sebagian besar lanau dan pasir, asalkan tanah
tidak mendekati jenuh.
4. Tanah yang kehilangan kekuatannya selama
pencetakan ulang harus dihindari.
 Geotechnical Considerations
5. Pergeseran yang lebih besar akan terjadi pada
lapisan tanah yang lebih lemah. Umbi nat yang
digali memastikan bahwa pemadatan grouting
memfokuskan peningkatan di tempat yang paling
dibutuhkan.
6. Tanah yang dapat dilipat biasanya dapat diolah
secara efektif dengan menambahkan air selama
pengeboran sebelum injeksi nat pemadatan.
7. Tanah berlapis, khususnya tanah berlapis tipis,
dapat menyebabkan sulitnya atau berkurangnya
kemampuan perbaikan.
 Applications
Daerah Karstik
Perawatan awal untuk pencegahan potensi lubang
pembuangan adalah hal biasa
Pra-perawatan biasanya melibatkan pengeboran ke dan
ke dalam permukaan batu kapur untuk menemukan
dan mengisi rongga apapun, diikuti dengan perbaikan
tanah gembur di atas permukaan batu.
Rubbel Fill
Puing-puing konstruksi dan timbunan serupa lainnya
sering ditempatkan dengan cara yang tidak terkendali.
Untuk menutup ruang kosong dan meminimalkan potensi
dampak penurunan, pemadatan grouting diterapkan
dalam pola yang teratur.
Timbunan yang ditempatkan dengan buruk
Asalkan ada tekanan overburden yang cukup,
program pemadatan grouting yang tepat dapat
menangani material pengisi yang ditempatkan
dengan buruk.
Tanah yang Dilonggarkan: Pra-Perlakuan
• Gangguan tanah akibat konstruksi seringkali dapat
menjadi penyebab pelonggaran tanah di dekat area
kerja dan dapat mempengaruhi struktur di
sekitarnya.
• Injeksi nat pemadatan segera setelah gangguan
terjadi dapat mengkompensasi gangguan dengan
mengembalikan keadaan tegangan semula dan
mencegah deformasi di luar area kerja.
Liquefiable Soils
• Perbaikan tanah terdiri dari peningkatan
kepadatan, penahanan seluler, dan/atau
penguatan.
• Permeabilitas sol merupakan parameter penting
dalam menentukan laju pemadatan grouting
Collapsible Soils
• Kondisi tanah yang dapat runtuh ada di wilayah
tertentu di mana lumpur yang tertiup angin telah
menumpuk atau terjadi pengendapan aliran sungai
yang terputus-putus.
• Pengolahan tanah ini dimungkinkan dengan
memaksa restrukturisasi butiran halus menjadi
konfigurasi yang lebih rapat
TERIMA KASIH
