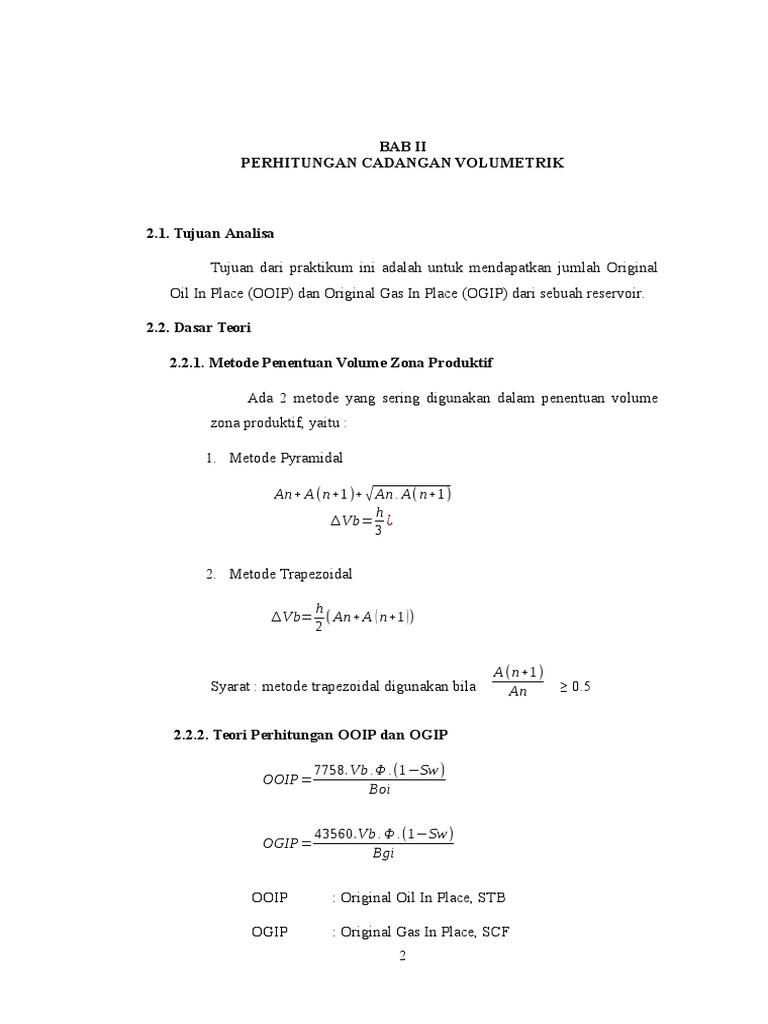

BAB II

PERHITUNGAN CADANGAN VOLUMETRIK

2.1. Tujuan Analisa

Tujuan dari praktikum ini adalah untuk mendapatkan jumlah Original
Oil In Place (OOIP) dan Original Gas In Place (OGIP) dari sebuah reservoir.
2.2. Dasar Teori
2.2.1. Metode Penentuan Volume Zona Produktif
Ada 2 metode yang sering digunakan dalam penentuan volume
zona produktif, yaitu :
1. Metode Pyramidal
An+ A (n+1)+ An . A( n+1)
h
Vb=
3
2. Metode Trapezoidal
h
Vb= ( An+ A ( n+1 ))
2

Syarat : metode trapezoidal digunakan bila

A (n+1)
An

2.2.2. Teori Perhitungan OOIP dan OGIP

OOIP=

7758. Vb . .(1Sw)
Boi

OGIP=

43560.Vb . .(1Sw)
Bgi

OOIP

: Original Oil In Place, STB

OGIP

: Original Gas In Place, SCF

2

0.5

2.3.

Vb

: volume bulk, acre-feet

: porositas, fraksi

Sw

: saturasi air, fraksi

Boi

: volume factor oil, BBL/STB

Bgi

: volume factor gas, CF/SCF

Prosedur Perhitungan
Diketahui data sebagai berikut:
Tabel II-1
Data Luas dan Interval Area Produktif
Area

Luas Area

Interval

Produktif
A0
A1
A2
A3
A4
A5
A6
A7
A8
A9

acre
703
621
552
456
398
320
256
170
82
0

feet
5
5
5
5
5
4
4
4
4

Tabel II-2
Data Properties
No.

Porositas

Swi

Boi

Bgi

Data

fraksi

fraksi

bbl/stb

cf/scf

0.15

0.1

1.25

0.01151

0.17

0.2

1.26

0.01251

0.19

0.3

1.27

0.01351

0.21

0.4

1.28

0.01451

0.23

0.5

1.29

0.01651

0.15

0.1

1.25

0.01151

0.17

0.2

1.26

0.01251

0.19

0.3

1.27

0.01351

0.21

0.4

1.28

0.01451

10

0.23

0.5

1.29

0.01651

1. Jalankan program Microsoft Excel

2. Masukkan data dari Tabel II-1 pada worksheet yang tersedia (Gambar 2.1)
3. Hitung perbandingan luas area, An+1/An
a. Klik sel C10, lalu hitung perbandingan luas area A1/A0 dimulai
dengan memasukkan tanda = diikuti fungsi dan sel yang akan
dihitung. (Gambar 2.2)
b. Tekan Enter, kemudian untuk menghitung perbandingan luas area
pada sel C11 sampai C18, posisikan cursor pada pojok kanan bawah
sel C10 sampai terbentuk tanda +, lalu klik dua kali.
4. Tentukan persamaan yang akan digunakan dengan fungsi logika IF
Syarat yang digunakan adalah apabila An+1/An 0.5 digunakan metode
Trapezoidal. Sedangkan untuk An+1/An<0.5 digunakan metode Pyramidal.
a. Klik sel E10, kemudian masukkan fungsi IF, klik tanda fungsi di
samping formula bar.
b. Masukkan pada bagian logical test, sel yang dikondisikan yaitu
C10 dan tambahkan syarat untuk menentukan persamaan yang
digunakan yaitu lebih dari sama dengan 0.5 (masukkan 0.5).
c. Masukkan juga pada bagian value_if_true: Trapezoidal dan
pada bagian value_if_false: Pyramidal. Hal ini menyatakan

bahwa apabila pada sel C10 bernilai lebih dari sama dengan 0.5,
maka pada sel E10 akan didefinisikan persamaan yang digunakan,
yaitu Trapezoidal atau Pyramidal (Gambar 2.3).
d. Tekan OK, kemudian posisikan cursor pada pojok kanan bawah sel
E10 sampai terbentuk tanda +, lalu drag sampai sel E18.
5. Hitung volume dengan persamaan yang sesuai
a. Klik sel F10, hitung volume menggunakan rumus dan fungsi IF
(Gambar 2.4) dengan persamaan untuk :
Metode Pyramidal
An+ A (n+1)+ An . A ( n+1 )
h
Vb=
3
Metode Trapezoidal
h
Vb= ( An+ A ( n+1 ))
2
b. Tekan Enter, kemudian posisikan cursor pada pojok kanan bawah
sel F10 sampai terbentuk tanda +, drag sampai sel F18.
Kemudian hitung total volumenya pada sel F19 (Gambar 2.5).
6. Masukkan tabel data properties (Tabel II-2, Gambar 2.6).
7. Hitung rata-rata data properties
Mulai dari porositas, klik sel B35, lalu hitung rata-ratanya menggunakan
fungsi

AVERAGE

dengan

range

[=AVERAGE(B25:B34)]. Tekan Enter (Gambar 2.7).

Lakukan hal yang sama terhadap Swi, Boi, dan Bgi.
8. Hitung OOIP dan OGIP

kolom

porositas

a. Masukkan harga volume total dan rata-rata data properties yang

sudah diperoleh (Gambar 2.8).
b. Klik sel I30, hitung OOIP dengan rumus :
OOIP=

7758. Vb . .(1Sw)
Boi

(Gambar 2.9).
c. Klik sel I31, hitung OGIP dengan rumus :
OGIP=

43560.Vb . .(1Sw)
Bgi

(Gambar 2.10).
2.4.

Data dan Perhitungan

Gambar 2.1. Data Volume Reservoir

Gambar 2.2. Menghitung Perbandingan Luas Area

Gambar 2.3. Menentukan Persamaan yang Sesuai dengan

Perbandingan Luas Area

Gambar 2.4. Menghitung Volume

Gambar 2.5. Menghitung Volume Bulk

9. Masukkan data dari Tabel II-2

Gambar 2.6. Data Properties

Gambar 2.7. Menghitung Rata-rata Data Properties

10

Gambar 2.8. Tabel Data untuk Menghitung OOIP dan OGIP

Gambar 2.9. menghitung OOIP

11

Gambar 2.10. Menghitung OGIP

2.5.

Hasil Perhitungan
Total Volume

: 15299.25704 acre-ft

Rata-rata Porositas

: 0.19

Rata-rata Saturasi air

: 0.3

Rata-rata Volume Factor Oil

: 1.27

Bbl/stb

Rata-rata Volume Factor Gas

: 0.01371

cf/scf

OOIP

: 12429911.5 stb

OGIP

: 6465057597 scf

12

Gambar 2.11. Hasil Perhitungan
