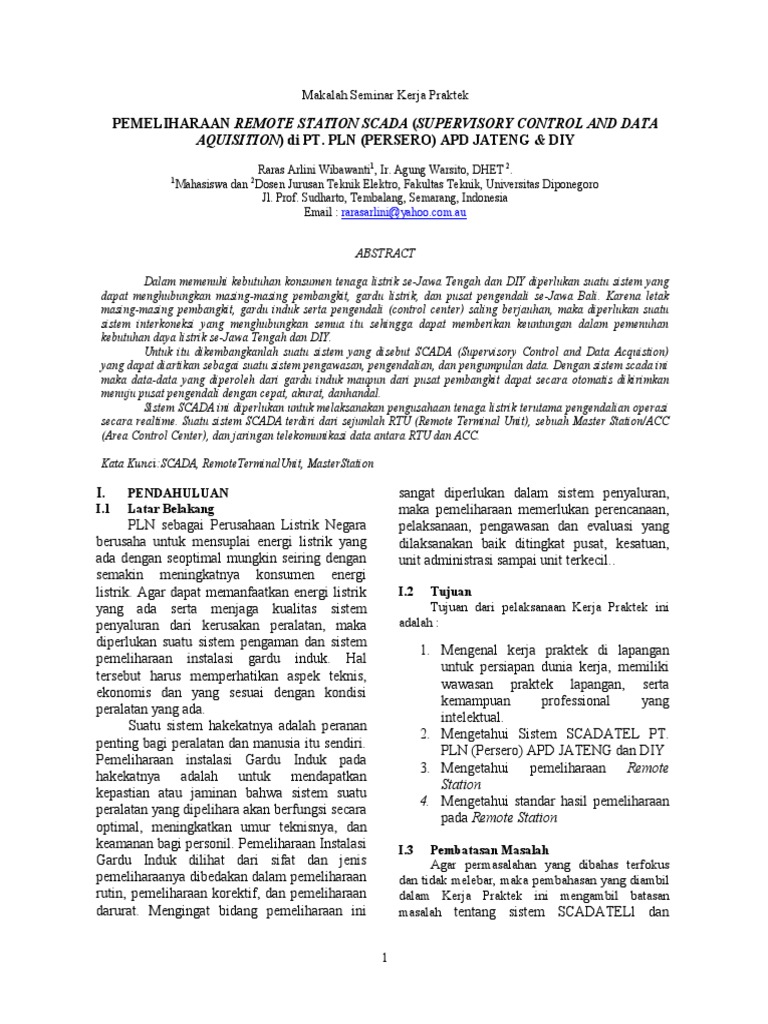

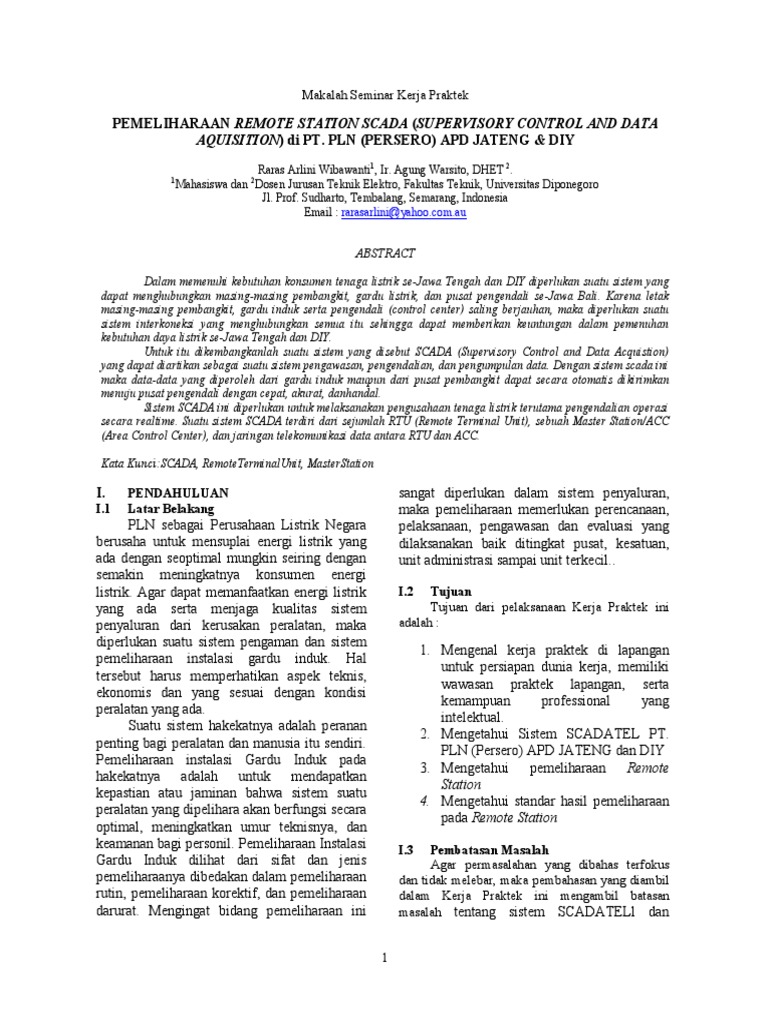

Makalah Seminar Kerja Praktek

PEMELIHARAAN REMOTE STATION SCADA (SUPERVISORY CONTROL AND DATA

AQUISITION) di PT. PLN (PERSERO) APD JATENG & DIY

Raras Arlini Wibawanti1, Ir. Agung Warsito, DHET 2.

1 2
Mahasiswa dan Dosen Jurusan Teknik Elektro, Fakultas Teknik, Universitas Diponegoro
Jl. Prof. Sudharto, Tembalang, Semarang, Indonesia
Email : rarasarlini@yahoo.com.au

ABSTRACT

Dalam memenuhi kebutuhan konsumen tenaga listrik se-Jawa Tengah dan DIY diperlukan suatu sistem yang
dapat menghubungkan masing-masing pembangkit, gardu listrik, dan pusat pengendali se-Jawa Bali. Karena letak
masing-masing pembangkit, gardu induk serta pengendali (control center) saling berjauhan, maka diperlukan suatu
sistem interkoneksi yang menghubungkan semua itu sehingga dapat memberikan keuntungan dalam pemenuhan
kebutuhan daya listrik se-Jawa Tengah dan DIY.
Untuk itu dikembangkanlah suatu sistem yang disebut SCADA (Supervisory Control and Data Acquistion)
yang dapat diartikan sebagai suatu sistem pengawasan, pengendalian, dan pengumpulan data. Dengan sistem scada ini
maka data-data yang diperoleh dari gardu induk maupun dari pusat pembangkit dapat secara otomatis dikirimkan
menuju pusat pengendali dengan cepat, akurat, danhandal.
Sistem SCADA ini diperlukan untuk melaksanakan pengusahaan tenaga listrik terutama pengendalian operasi
secara realtime. Suatu sistem SCADA terdiri dari sejumlah RTU (Remote Terminal Unit), sebuah Master Station/ACC
(Area Control Center), dan jaringan telekomunikasi data antara RTU dan ACC.

Kata Kunci:SCADA, RemoteTerminalUnit, MasterStation

I. PENDAHULUAN sangat diperlukan dalam sistem penyaluran,

I.1 Latar Belakang
PLN sebagai Perusahaan Listrik Negara
berusaha untuk mensuplai energi listrik yang
ada dengan seoptimal mungkin seiring dengan
semakin meningkatnya konsumen energi
listrik. Agar dapat memanfaatkan energi listrik
yang ada serta menjaga kualitas sistem
penyaluran dari kerusakan peralatan, maka
diperlukan suatu sistem pengaman dan sistem
pemeliharaan instalasi gardu induk. Hal
tersebut harus memperhatikan aspek teknis,
ekonomis dan yang sesuai dengan kondisi
peralatan yang ada.
Suatu sistem hakekatnya adalah peranan
penting bagi peralatan dan manusia itu sendiri.
Pemeliharaan instalasi Gardu Induk pada
hakekatnya adalah untuk mendapatkan
kepastian atau jaminan bahwa sistem suatu
peralatan yang dipelihara akan berfungsi secara
optimal, meningkatkan umur teknisnya, dan
keamanan bagi personil. Pemeliharaan Instalasi
Gardu Induk dilihat dari sifat dan jenis
pemeliharaanya dibedakan dalam pemeliharaan
rutin, pemeliharaan korektif, dan pemeliharaan
darurat. Mengingat bidang pemeliharaan ini
maka pemeliharaan memerlukan perencanaan,
pelaksanaan, pengawasan dan evaluasi yang
dilaksanakan baik ditingkat pusat, kesatuan,
unit administrasi sampai unit terkecil. .
I.2 Tujuan
Tujuan dari pelaksanaan Kerja Praktek ini
adalah :
1. Mengenal kerja praktek di lapangan
untuk persiapan dunia kerja, memiliki
wawasan praktek lapangan, serta
kemampuan professional yang
intelektual.
2. Mengetahui Sistem SCADATEL PT.
PLN (Persero) APD JATENG dan DIY
3. Mengetahui pemeliharaan Remote
Station
4. Mengetahui standar hasil pemeliharaan
pada Remote Station
I.3 Pembatasan Masalah
Agar permasalahan yang dibahas terfokus
dan tidak melebar, maka pembahasan yang diambil
dalam Kerja Praktek ini mengambil batasan
masalah tentang sistem SCADATELl dan

1
pemeliharaan pada Remote Station di PT. PLN
(Persero) APD Jateng dan DIY.
II. DASAR TEORI
2.1 SCADATEL
SCADATEL berfungsi mulai pengambilan
data pada peralatan pembangkit atau gardu
induk, pengolahan informasi yang diterima,
sampai reaksi yang ditimbulkan dari hasil
pengolahan informasi agar operasi sistem dapat
bekerja dengan baik, yakni handal, berkualitas
dan ekonomis. Secara umum fungsi dari
SCADATEL adalah :
Penyampaian data
Proses kegiatan dan monitoring
Fungsi kontrol
Penghitungan dan pelaporan
Kontrol sistem peralatan penyaluran
memungkinkan penyampaian data secara jarak
jauh atau remote. Data baru dapat dihitung dan
disimpan dalam database melalui
pengumpulan data secara otomatis.
Fungsi kontrol pengawasan mengacu
pada operasi peralatan dari jarak jauh, seperti
switching circuit breaker, pengiriman sinyal
balik untuk menunjukkan atau
mengindikasikan kalau operasi yang diinginkan
telah berjalan efektif. Pengawasan dilakukan
dengan menggunakan indikasi lampu, sebagai
contoh, jika lampu hijau menyala menunjukkan
peralatan yang terbuka, sedang lampu merah
menunjukkan bahwa peralatan tertutup. Saat
RTU melakukan operasi kontrol seperti
membuka circuit breaker, perubahan dari
lampu merah menjadi hijau pada pusat kontrol
menunjukkan bahwa operasi berjalan dengan
sukses.
Pembagian hirarki dalam mengontrol
operasi sistem tenaga listrik, dapat
digambarkan sebagai berikut :
Gambar 3.1 Bagan operasi sistem tenaga listrik
2.2 Fungsi Sistem Scada
1
Fungsi utama sistem SCADA ada 3
macam :
1. Telecontrolling, yaitu pengoperasian
peralatan switching pada Gardu Induk
atau Pusat Pembangkit yang jauh dari
pusat kontrol. Telecontrolling
digunakan untuk: Membuka dan
menutup PMT (circuit breaker) sisi 150
kV, baik untuk Line Feeder maupun
untuk Trafo Distribusi.
Gambar 3.2 Proses Telecontrol
2. Telesignaling atau teleindikasi, yaitu
mengumpulkan informasi mengenai
kondisi sistem dan indikasi operasi,
kemudian menampilkannya pada pusat
kontrol (dalam hal ini UPB). Informasi
kondisi untuk mengetahui keadaan
sistem apakah mengalami gangguan
atau tidak. Informasi yang diperoleh
selalu up to date selama 24 jam. Setiap
perubahan kondisi sistem langsung
dapat diketahui tanpa menunggu
laporan dari Operator di Gardu Induk
dan pusat tenaga listrik. Informasi
indikasi perlu untuk mengetahui bahwa
operasi yang dijalankan (seperti
pemutusan Circuit Breaker) telah
berhasil. Keadaan yang dapat dipantau
adalah sebagai berikut :
a. Status PMT/PMS
b. Alarm-alarm seperti proteksi dan
peralatan lain
c. Posisi kontrol jarah jauh
d. Posisi perubahan tap transformator
e. Titik pengesetan unit pembangkit
tertentu
Gambar 3.3 Proses Telesignaling
 3. Telemetering, yaitu melaksanakan
pengukuran besaran-besaran sistem
tenaga listrik pada seluruh bagian
sistem, lalu menampilkannya pada
Pusat Kontrol.
Gambar 3.4 Proses Telemetering
2.3 Konfigurasi Scada
Peralatan SCADATEL meliputi :
1. Master Station (Ruang Kontrol )
2. Telekomunikasi
3. Remote Terminal Unit (RTU)
4. Peralatan Interfacing
peralatan jaringan.
Gambar 3.5 Konfigurasi komponen utama dalam
sistem SCADATEL
2.3.1 Master Station
Master Station merupakan pusat
pengawasan atau inti dari suatu sistem
SCADATEL yang teletak di Pusat Pengatur
(ACC). Master Station adalah kumpulan
perangkat keras dan lunak yang ada di control
center, pada umumnya konfigurasi sebuah
master station tidak akan sama, disesuaikan
dengan kebutuhan sistem SCADATEL-nya. MS
ini memiliki fungsi :
Melakukan dialog dengan RTU di
GI/PP
Artinya : MS memerintahkan operasi
terhadap RTU dan kemudian RTU
melaporkan hasil operasi yang telah
dilakukan ke MS.
Mengolah secara real time informasi
yang dilakukan di MS.
Memberi tanggapan terhadap interupsi
interupsi yang datang dari RTU.
2.3.2 Remote Terminal Unit
Remote Terminal Unit (RTU) berfungsi
untuk mengumpulkan data status dan
pengukuran peralatan tenaga listrik, kemudian
mengirimkan data dan pengukuran tersebut ke
Master Station (pusat control) setelah diminta
oleh Master Station, melaksanakan perintah
(telecontrol) untuk membuka dan menutup
circuit breaker pemutus hubungan. SCADA
untuk dimonitor oleh operator melalui
peralatan bantu yang disebut Human Machine
Interface. Data-data dari Gardu Induk atau
dengan
pusat listrik dikirimkan ke pusat pengatur
beban atau control center melalui saluran
komunikasi. Disamping itu RTU berfungsi
melaksanakan perintah dari master station
(remote control).
RTU terpasang pada setiap Gardu Induk
(GI) atau pusat pembangkit yang masuk dalam
sistem jaringan tenaga listrik. Didalamnya
terdapat processor yang berfungsi untuk
mengambil data baik status maupun data
pengukuran secara scanning (polling),
melaporkan realisasi apa yang diperintahkan
HMI lengkap dengan keadaan RTU saat itu
(real time).
Semua rangkaian disisi site atau gardu
baik metering maupun status circuit breaker
yang diproses oleh RTU selanjutnya data
tersebut disimpan dalam data memory (RAM)
sebelum diminta oleh Front End. RTU yang
terpasang di GI/Pusat Pembangkit merupakan :
Unit pengawas langsung terhadap
peralatan di sistem penyaluran tenaga
listrik.
Unit pelaksana operasi dari pusat
kontrol (master station)
Selain itu, RTU juga berfungsi untuk :
Mengolah secara real time
data/informasi di peralatan sistem local
1
 Mengumpulkan indikasi, nilai analog,
dan nilai digital
Mengumpulkan dan menghitung
pengukuran energi
Meneruskan control on/off, control
naik/turun dan set oint value
Dapat dikatakan bahwa RTU merupakan
perpanjangan tangan dari master station. Pada
dasarnya Remote Control Unit (RTU) memiliki
dua fungsi utama, yaitu:
a. Fungsi local, yaitu pengontrol piranti-
piranti perangkat keras yang
dihubungkan ke local proses. Fungsi
local ini selalu aktif selama RTU
beroperasi.
b. Fungsi telekomunikasi, yaitu fungsi
pengontrol piranti-pirati perangkat
keras yang berkenaan dengan transmisi
data ke master station. Dalam fungsi ini
RTU merupakan unit yang pasif,
dimana walupun ada perubahan
informasi dilokal proses, RTU tidak
akan mengirimkan perubahan tersebut
tanpa adanya perintah dari master
station.
III. PEMELIHARAAN REMOTE STATION
SCADA di PT. PLN (PERSERO) APD
JATENG & DIY
3.1 Pengertian Pemeliharaan
Pemeliharaan dalam instalasi tenaga
listrik adalah proses kegiatan untuk menjaga
dan mempertahankan suatu peralatan instalasi
tenaga listrik agar tetap bekerja dengan baik
dan sesuai dengan fungsinya sehingga dapat
mencegah terjadinya gangguan yang dapat
menyebabkan terjadinya kegagalan peralatan.
Tujuan pemeliharaan peralatan instalasi
tenaga listrik yaitu :
menjamin kontinuitas penyaluran
tenaga listrik,
beroperasi normal, optimal, andal dan
memenuhi standart kinerja,
meningkatkan reliability, availability
dan efisiensi peralatan,
memperpanjang lifetime (umur)
peralatan,
1
memperpanjang interval overhaul
(pemeliharaan besar)
mengurangi resiko terjadinya
kerusakan dan kegagalan peralatan,
meningkatkan keamanan peralatan,
mengurangi lama waktu gangguan
akibat terjadinya gangguan.
3.2 Pedoman Pemeliharaan
Instalasi SCADA dan telekomunikasi
secara berkala perlu untuk dipelihara atau
diperbaiki untuk mempertahankan unjuk kerja
alat agar tetap melaksanakan fungsinya secara
baik. Pelaksanaan pemeliharaan/perbaikan
instalasi SCADA dan telekomunikasi tidak
terlepas dari kemungkinan adanya pelepasan
beban distribusi, transmisi atau pembangkit
beserta konsekuensinya. Prosedur kerja
pemeliharaan SCADA dan telekomunikasi
perlu disusun sebagai pedoman untuk
melaksanakan pemeliharaan / perbaikan
instalasi SCADA dan telekomunikasi.
Untuk menunjang tujuan pemeliharaan
yang telah disebutkan sebelumnya, perlu dibuat
pedoman pemeliharaan. Pedoman
pemeliharaan meliputi:
a. Prosedur kerja;
b. Jadwal pemeliharaan;
c. Dokumen pemeliharaan dan gambar
kerja.
Pengoperasian dan pemeliharaan
Remote Station harus mengacu kepada
dokumen-dokumen terkait misalnya Manual
Book. Yang harus diperhatikan dalam
pengoperasian dan pemeliharaan Remote
Station adalah sebagai berikut:
a. Pengetahuan mengenai prinsip kerja
masing-masing peralatan teleinformasi
data yang terpasang;
b. Tools dan komponen yang dapat
dipergunakan untuk mengoperasikan
peralatan di remote station;
c. Software untuk pengoperasian remote
station;
d. Software untuk diagnostik dan
konfigurasi remote station;
e. Kelengkapan dokumen prosedur
pengoperasian;
 f. Kelengkapan dokumen wiring instalasi; 3. Pemeliharaan Korektif (Corective
maintenance)
Peralatan yang digunakan untuk pengujian Pemeliharaan korektif adalah
remote station yaitu: pemeliharaan yang dilakukan
secara terencana ketika peralatan
a. AVO meter; listrik mengalami kelainan atau
b. Tools proprietary; unjuk kerja rendah pada saat
c. Konfigurator database; menjalankan fungsinya dengan
d. Diagnostic test; tujuan untuk mengembalikan pada
e. Current source; kondisi semula disertai perbaikan
f. Power source; dan penyempurnaan instalasi.
g. Earth resistance tester; Pemeliharaan ini disebut juga
h. Laptop; dengan pemeliharaan berencana
i. Simulator test untuk uji pengukuran, (curative maintenance), yang biasa
telesignal, telekontrol, dan kecepatan berupa trouble shooting atau
pengukuran. penggantian part atau bagian yang
3.2 Jenis jenis Pemeliharaan
rusak atau kurang berfungsi yang
1. Pemeliharaan Preventive (Time dilaksanakan dengan terencana.
Base Maintenance) 4. Pemeliharaan Darurat
Pemeliharaan preventive (Breakdown maintenance)
dilaksanakan untuk mencegah Kegiatan pemeliharaan yang
terjadinya kerusakan peralatan secara dilakukan apabila terjadi kerusakan
tiba-tiba dan juga dapat mendadak yang waktunya tidak
mempertahankan unjuk kerja yang dapat ditentukan dan tidak dapat
optimum sesuai unsur teknisnya. direncanakan karena sifatnya
Pemeliharaan ini disebut juga dengan darurat.
pemeliharaan berdasarkan waktu (Time
Base Maintenance). Pemeliharaan ini 3.3 Analisa Pemeliharaan
dilakukan secara berkala berdasarkan Tabel 1. Standar hasil pemeliharaan secara In
waktu yang direncanakan. Service Inspection Remote Station
2. Pemeliharaan Prediktif
(Condition Base Maintenance) No.
Hasil
Standar/Acuan
Pemeliharaan prediktif adalah Pemeliharaan
pemeliharaan yang dilakukan dengan
cara mempredisi kondisi suatu peralatan
listrik, apakah dan kapan Kondisi
kemungkinannya peralatan listrik Lingkungan:
20-24 C
tersebut menuju kegagalan. Dengan a. Suhu
memprediksi kondisi tersebut dapat 1 ruangan 70 %
diketahui gejala kerusakan secara dini. b. Kelemba
ban Bersih, tidak bau
Cara yang biasa dipakai adalah
c. Kebersih
memonitor kondisi secara on line baik an Terang
pada saat peralatan beropersi atau tidak d. Lampu
beropersi. Untuk itu diperlakukan Peneran
peralatan dan personal khusus untuk gan
analisis. Pemeliharaan ini disebut juga
dengan pemeliharaan berdasarkan 2 Fungsi Peralatan
kondisi (conditional maintenance). Remote Station:
Tidak ada alarm
a. Fungsi

1
 Hasil
No. Standar/Acuan
Pemeliharaan
IV. PENUTUP
CPU LED menyala
b. Fungsi 4.1 Kesimpulan
Interface Komunikasi bersama
komunik modem berfungsi (tx Kesimpulan yang dapat diambil dari
asi dan rx berkedip)
pembahasan kerja praktek ini adalah sebagai
c. Fungsi
Modul Tidak ada alarm berikut :
I/O LED menyala 1. SCADATEL berfungsi mulai dari
d. Fungsi pengambilan data pada peralatan
modem LED (tx & rx)
menyala berkedip pembangkit atau gardu induk,
(tx & rx)
bergantian pengolahan informasi yang
e. Fungsi diterima, sampai reaksi yang
Local HMI mampu ditimbulkan dari hasil pengolahan
Local
menampilkan kondisi
HMI
sistem di GI secara
informasi agar operasi sistem dapat
real time bekerja dengan baik, yakni handal,
f. Fungsi
berkualitas dan ekonomis.
Jaringan Kabel LAN tidak
LAN 2. Pemeliharaan Remote Station
putus dengan
Gardu melihat komunikasi
SCADA bertujuan untuk mencegah
Induk pada perangkat kerusakan dan kegagalan internal
Otomati LAN. yang mungkin terjadi pada Sistem
sasi
SCADA yang akan menggangu
(switch, Tidak ada alarm
koneksi, kinerjanya dan mengurangi umur
LED menyala
kabel kerja Sistem SCADA tersebut, dan
jaringan) dilakukan pada saat Peralatan
SCADA beroperasi dilakukan
g. Fungsi
secara harian, mingguan, ataupun
Power
Supplai bulanan.
48 VDC 3. Terdapat 4 jenis pemeliharaan pada
Remote Station SCADA yaitu
Pemeliharaan Preventif,
Kondisi Panel
Remote Station /
Pemeliharaan Prediktif,
ITF / SIC / CSR / Pemeliharaan Korektif dan
TC / MDF: Pemeliharaan Darurat.
Normal, tidak putus, 4. Pemeliharaan Darurat adalah
a. Kabel tahanan bonding
<100 u kegiatan pemeliharaan yang
Groundi
ng dilakukan apabila terjadi kerusakan
Bersih mendadak yang waktunya tidak
3
dapat ditentukan dan tidak dapat
b. Kebersih Tertutup
direncanakan karena sifatnya
an
dalam Terang darurat.
panel 5. Komponen Remote Station yang
c. Penutup harus diperhatikan pada In Service
lubang Inspection adalah kondisi
kabel lingkungan seperti suhu ruangan,
d. Lampu
peneran kelembaban, kebersihan, dan lampu
gan penerangan, kondisi panel remote
panel station dan peralatan pada remote
station.

1
 6. Shutdown Function Check dan
Shutdown Measurement adalah
kegiatan pemeliharaan yang
dilakukan apabila terjadi kerusakan
mendadak yang waktunya tidak
dapat ditentukan dan tidak dapat
direncanakan karena sifatnya
darurat.
4.2 Saran
Adapun saran yang penulis sampaikan
dalam laporan ini, meliputi :
1. Laporan ini dapat dikembangkan
lebih lanjut dengan membahas lebih
sepesifik peralatan pada sistem
SCADA ( Remote Terminal Unit,
Power Line Carrier, Multiplexer,
dll ).
2. Selain itu dapat dibahas pula
mengenai settingan pada RTU,
sistem proteksi pada Sistem
SCADA ini, jaringan Komunikasi
Datanya, dll.
3. Dapat dipelajari lebih mandalam
lagi mengenai Master Station.
DAFTAR PUSTAKA
BIODATA
Raras Arlini WIbawanti,
lahir di Kota Semarang
pada tanggal 6 Mei 1992.
Telah menempuh
pendidikan di TK. Tunas
Bhakti Banyumanik, SDN
Sidomulyo 03 Ungaran,
SMPN 1 Ungaran, SMAN
1 Ungaran dan saat ini
masih menyelesaikan studi Strata-1 di Jurusan
Teknik Elektro Universitas Diponegoro
Semarang dengan mengambil konsentrasi
Ketenagaan (Power).
Semarang, Januari 2014
Mengetahui,
Dosen Pembimbing
Ir. Agung Warsito, DHET
NIP 195806171987031002

[1]. Bahan Ajar Pemeliharaan Peralatan Gardu

Induk : PT PLN (Persero) Penyaluran dan
Pusat Pengatur Beban Jawa Bali.
[2]. Buku SPLN S7.001 2008 OPERASI DAN
PEMELIHARAAN SISTEM SCADA
[3]. http://codingjuve.wordpress.com/2011/07/2
4/scada-supervisory-control-and-data-
acquisition-systems/
[4]. Literatur Laporan Kerja Praktek dari
perpustakaan PT. PLN (PERSERO) APD
JATENG DIY
[5]. Team PLN Sektor Jakarta.O & M SCADA
: Perusahaan Umum Listrik Negara
Pembangkitan dan Penyaluran Jawa Bagian
Barat
