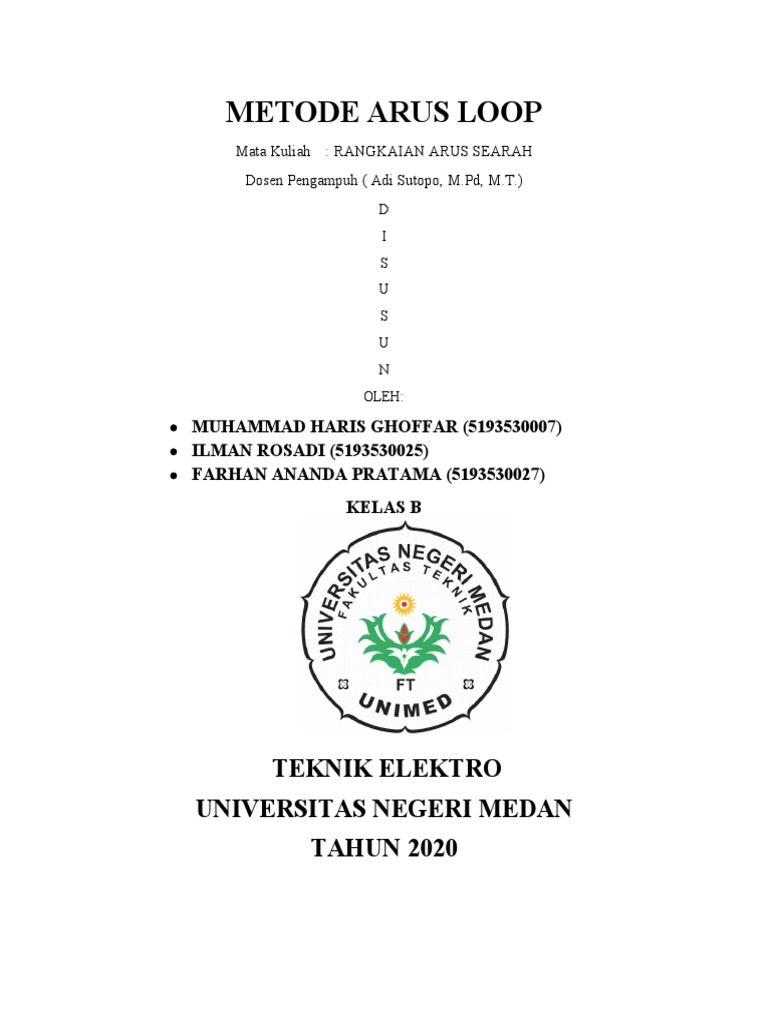

METODE ARUS LOOP

Mata Kuliah : RANGKAIAN ARUS SEARAH

Dosen Pengampuh ( Adi Sutopo, M.Pd, M.T.)
D
I
S
U
S
U
N
OLEH:

 MUHAMMAD HARIS GHOFFAR (5193530007)

 ILMAN ROSADI (5193530025)
 FARHAN ANANDA PRATAMA (5193530027)
KELAS B

TEKNIK ELEKTRO
UNIVERSITAS NEGERI MEDAN
TAHUN 2020
 Hukum Sirkuit Kirchhoffs memungkinkan kita untuk menyelesaikan masalah sirkuit kompleks
dengan mendefinisikan seperangkat hukum dan teorema jaringan dasar untuk voltase dan arus di
sekitar sirkuit

Kami melihat dalam tutorial Resistor bahwa resistansi tunggal yang setara, (RT) dapat ditemukan
ketika dua atau lebih resistor dihubungkan bersama dalam seri, paralel atau kombinasi keduanya, dan
bahwa sirkuit ini mematuhi Hukum Ohm.

Namun, kadang-kadang di sirkuit kompleks seperti jembatan atau jaringan T, kita tidak bisa
hanya menggunakan Hukum Ohm saja untuk menemukan voltase atau arus yang beredar di dalam
sirkuit. Untuk jenis perhitungan ini kita membutuhkan aturan tertentu yang memungkinkan kita untuk
mendapatkan persamaan rangkaian dan untuk ini kita dapat menggunakan Hukum Sirkuit Kirchhoffs.

Pada tahun 1845, seorang fisikawan Jerman, Gustav Kirchhoff mengembangkan sepasang atau
serangkaian aturan atau hukum yang berhubungan dengan konservasi arus dan energi dalam rangkaian
listrik. Kedua aturan ini umumnya dikenal sebagai: Hukum Sirkuit Kirchhoffs dengan salah satu hukum
Kirchhoff yang berurusan dengan arus yang mengalir di sekitar sirkuit tertutup, Kirchhoffs Current Law,
(KCL) sementara hukum lainnya berkaitan dengan sumber tegangan yang ada dalam sirkuit tertutup,
Kirchhoffs Voltage Hukum, (KVL).

Hukum Kedua Kirchhoffs - Hukum Tegangan, (KVL)

Kirchhoffs Voltage Law atau KVL, menyatakan bahwa "dalam jaringan loop tertutup apa pun,
tegangan total di sekitar loop sama dengan jumlah semua penurunan tegangan dalam loop yang sama"
yang juga sama dengan nol. Dengan kata lain, jumlah aljabar semua tegangan dalam loop harus sama
dengan nol. Gagasan oleh Kirchhoff ini dikenal sebagai Konservasi Energi.
 Mulai dari titik mana saja di loop terus ke arah yang sama mencatat arah dari semua penurunan
tegangan, baik positif atau negatif, dan kembali ke titik awal yang sama. Penting untuk mempertahankan
arah yang sama baik searah jarum jam atau searah jarum jam atau jumlah tegangan akhir tidak akan
sama dengan nol. Kita dapat menggunakan hukum tegangan Kirchhoff saat menganalisis rangkaian seri.

Saat menganalisis sirkuit DC atau sirkuit AC menggunakan Hukum Sirkuit Kirchhoffs, sejumlah
definisi dan terminologi digunakan untuk menggambarkan bagian-bagian sirkuit yang dianalisis seperti:
simpul, jalur, cabang, loop, dan jerat. Istilah-istilah ini sering digunakan dalam analisis rangkaian
sehingga penting untuk memahaminya.

Hukum Voltase Gustav Kirchhoff adalah hukum fundamental kedua yang dapat kita gunakan
untuk analisis rangkaian. Hukum tegangannya menyatakan bahwa untuk jalur seri loop tertutup, jumlah
aljabar dari semua tegangan di sekitar loop tertutup dalam sirkuit sama dengan nol. Ini karena loop
sirkuit adalah jalur konduksi tertutup sehingga tidak ada energi yang hilang.

Dengan kata lain jumlah aljabar SEMUA perbedaan potensial di sekitar loop harus sama dengan
nol sebagai: ΣV = 0. Perhatikan di sini bahwa istilah "jumlah aljabar" berarti memperhitungkan polaritas
dan tanda-tanda sumber dan tegangan turun sekitar putaran.

Gagasan oleh Kirchhoff umumnya dikenal sebagai Konservasi Energi, sebagai bergerak di sekitar
loop tertutup, atau sirkuit, Anda akan berakhir kembali ke tempat Anda memulai di sirkuit dan
karenanya kembali ke potensi awal yang sama tanpa kehilangan tegangan di sekitar lingkaran. Oleh
karena itu setiap tegangan yang turun di sekitar loop harus sama dengan sumber tegangan yang
bertemu di sepanjang jalan.

Jadi ketika menerapkan hukum tegangan Kirchhoff ke elemen rangkaian tertentu, penting bagi
kami untuk memberi perhatian khusus pada tanda-tanda aljabar, (+ dan -) dari voltase yang jatuh ke
seluruh elemen dan emf dari sumber jika perhitungan kami mungkin salah.
 Tetapi sebelum kita melihat lebih dekat pada hukum tegangan Kirchhoff (KVL), mari kita pahami
penurunan tegangan pada elemen tunggal seperti resistor.

Elemen Sirkuit Tunggal

Untuk contoh sederhana ini kita akan mengasumsikan bahwa arus, saya berada di arah yang
sama dengan aliran muatan positif, yaitu aliran arus konvensional.

Di sini aliran arus melalui resistor adalah dari titik A ke titik B, yaitu dari terminal positif ke
terminal negatif. Jadi saat kita bergerak ke arah yang sama dengan aliran arus, akan ada penurunan
potensial di seluruh elemen resistif sehingga menimbulkan penurunan tegangan -IR di atasnya.

Jika aliran arus berada pada arah yang berlawanan dari titik B ke titik A, maka akan ada kenaikan
potensial di seluruh elemen resistif karena kita bergerak dari - potensial ke + potensial memberi kita
penurunan tegangan + I * R .

Dengan demikian untuk menerapkan hukum tegangan Kirchhoff dengan benar ke sirkuit,
pertama-tama kita harus memahami arah polaritas dan seperti yang dapat kita lihat, tanda penurunan
tegangan melintasi elemen resistif akan tergantung pada arah arus yang mengalir melaluinya. Sebagai
aturan umum, Anda akan kehilangan potensial ke arah arus yang sama di seluruh elemen dan
mendapatkan potensi saat Anda bergerak ke arah sumber ggl.

Arah aliran arus di sekitar sirkuit tertutup dapat diasumsikan searah jarum jam atau berlawanan
arah jarum jam dan salah satu dapat dipilih. Jika arah yang dipilih berbeda dari arah arus aktual, hasilnya
akan tetap benar dan valid tetapi akan menghasilkan jawaban aljabar memiliki tanda minus.

Untuk memahami ide ini sedikit lagi, mari kita lihat satu sirkuit loop untuk melihat apakah
Hukum Tegangan Kirchhoff benar.

Hukum tegangan Kirchhoff menyatakan bahwa jumlah aljabar dari perbedaan potensial dalam
setiap loop harus sama dengan nol sebagai: ΣV = 0. Karena kedua resistor, R1 dan R2 dihubungkan
bersama dalam koneksi seri, keduanya merupakan bagian dari loop yang sama jadi arus yang sama harus
mengalir melalui masing-masing resistor.

Jadi tegangan jatuh melintasi resistor, R1 = I * R1 dan jatuh tegangan resistor, R2 = I * R2 yang
diberikan oleh KVL:

Hukum II Kirchhoff berbunyi : “Di dalam sebuah rangkaian tertutup, jumlah aljabar gaya
gerak listrik (є) dengan penurunan tegangan (I.R) sama dengan nol. Maksud dari jumlah penurunan
potensial sama dengan nol adalah tidak ada energi listrik yang hilang dalam rangkaian tersebut,
atau dalam arti semua energi listrik bisa digunakan atau diserap.

Hukum II Kirchhoff dirumuskan sebagai

ΣE +ΣIR = 0

Keterangan :
ΣE = jumlah ggl sumber arus (V)
ΣIR = jumlah penurunan tegangan. (V)
I = arus listrik (A)
R = hambatan (W)

Penggunaan Hukum II Kirchhoff adalah sebagai berikut:

1. Pilih rangkaian untuk masing-masing lintasan tertutup dengan arah tertentu. Pemilihan arah
loop bebas, tapi jika memungkinkan diusahakan searah dengan arah arus listrik.
2. Jika pada suatu cabang, arah loop sama dengan arah arus, maka penurunan tegangan (IR)
bertanda positif, sedangkan bila arah loop berlawanan arah dengan arah arus, maka penurunan
tegangan (IR) bertanda negatif.
3. Bila saat mengikuti arah loop, kutub sumber tegangan yang lebih dahulu dijumpai adalah kutub
positif, maka gaya gerak listrik bertanda positif, sebaliknya bila kutub negatif maka penurunan
tegangan (IR) bertanda negatif.
Hukum Kirchhoff pada Rangkaian Satu Loop – Dengan menerapkan Hukum Ohm dan Hukum
Kirchoff I, kalian dapat mencari besar arus dan tegangan pada rangkaian dengan satu sumber
tegangan. Namun, bagaimanakah kita mencari arus dan tegangan jika pada rangkaian terdapat
lebih dari satu sumber tegangan? Perhatikan Gambar skema rangkaian tertutup dengan dua
sumber tegangan dan dua hambatan berikut ini

Gambar 5. Skema rangkaian tertutup

Kita dapat mencari besar arus dan tegangan pada resistor dengan menggunakan prinsip Hukum
Kirchoff II yang telah dipaparkan sebelumnya.

Perhatikan kembali rangkaian pada Gambar 5. Rangkaian tersebut merupakan rangkaian tertutup
dengan loop tunggal (1 loop). Untuk menganalis rangkaian tersebut, kita dapat menggunakan
hukum Kirchoff II dengan mengikuti langkah berikut.

a. Memilih arah loop. Agar lebih mudah, arah loop dapat ditentukan searah dengan arah arus
yang berasal dan sumber tegangan yang paling besar dan mengabaikan arus dan sumber
tegangan yang kecil (ingat, arah arus bermula dan kutub positif menuju kutub negatif).
b. Setelah arah loop ditentukan, perhatikan arah arus pada percabangan. Jika arah arus sama
dengan arah loop, penurunan tegangan (IR) bertanda positif. Namun, jika arah arus berlawanan
dengan arah loop, IR bertanda negatif.
c. Jika arah loop menjumpai kutub positif pada sumber tegangan lain, maka nilai E positif.
Namun, jika yang dijumpai lebih dulu adalah kutub negatif, maka E bertanda negatif.

Nah, dengan mengikuti langkah di atas, mari kita analisis bersama rangkaian tersebut. Pada
rangkaian tersebut, jika E2>E1, kita dapat menentukan arah loop sebagai berikut.

Gambar 6. penentuan arah arus pada loop (arah loop dan a—b–c—d—a.)

Setelah menentukan arah loop, kita dapat menerapkan hukum Kirchhoff II sebagai berikut.

IR2 – E1 + IR1 – E2 = 0

I(R1 + R2) = E1 + E2

Jadi kuat arus yang mengalir pada rangkaian tersebut adalah :

I = (E1 + E2) / (R1 + R2)

Contoh soal Penggunaan Hukum II Kirchhoff
1. Suatu rangkaian seperti ditunjukkan pada gambar 7, dengan hukum Kirchhoff II hitunglah arus
yang mengalir dalam rangkaian tersebut.
Gambar 7. Suatu loop tertutup untuk menerapkan hukum II Kirchhoff

Coba kalian pahami, kemudian bandingkan dengan kunci jawaban ini. Klik Disini.

2. Suatu rangkaian seperti ditunjukkan pada gambar 8, dengan hukum II Kirchhoff, hitunglah arus
yang mengalir dalam rangkaian tersebut!

Gambar 8. Suatu loop tertutup untuk menerapkan hukum II Kirchhoff

Loop satu-
*) Untuk contoh soal nomer 1 (gambar 7), cara penyelesaiannya adalah

1. Dipilih loop abdca, dengan arah dari a – b – d – c – a

2. Dengan menerapkan hukum II Kirchhoff: Σε + Σ(IR) = 0 dan memperhatikan aturan yang

disepakati tentang tanda-tandanya, sehingga diperoleh:

– ε2 + I R1 + I R2  – ε1 + I R2 = 0 atau

– ε1 – ε2 + I(R1 + R2 + R3 ) = 0 atau
I = (ε1 + ε2) / (R1+R2+R3) = (12 + 6) / (2 + 6 + 4) = 1,5A
Jadi, arus yang mengalir adalah 1,5 A dengan arah dari a – b – d – c – a.


*) Untuk contoh soal nomer 2 (gambar 8),

1. Dipilih loop acdb, dengan arah dari a – c – d – b – a.

2. Dengan menetapkan hukum II Kirchhoff: Σε + Σ(IR) = 0  dan memperhatikan aturan yang

disepakati tentang tanda-tandanya, sehingga diperoleh:

– ε2 + I R1 + I R2 + ε1 + I R3 = 0 atau

– ε1 – ε2 + I(R1 + R2 + R3) = 0 atau
I = (-ε1 + ε2) / (R1+R2+R3) = (-6 + 12 ) / (2 + 6 + 4) = 0,5 A
