PT.

KRESNA DUTA AGROINDO

MUARA WAHAU MILL

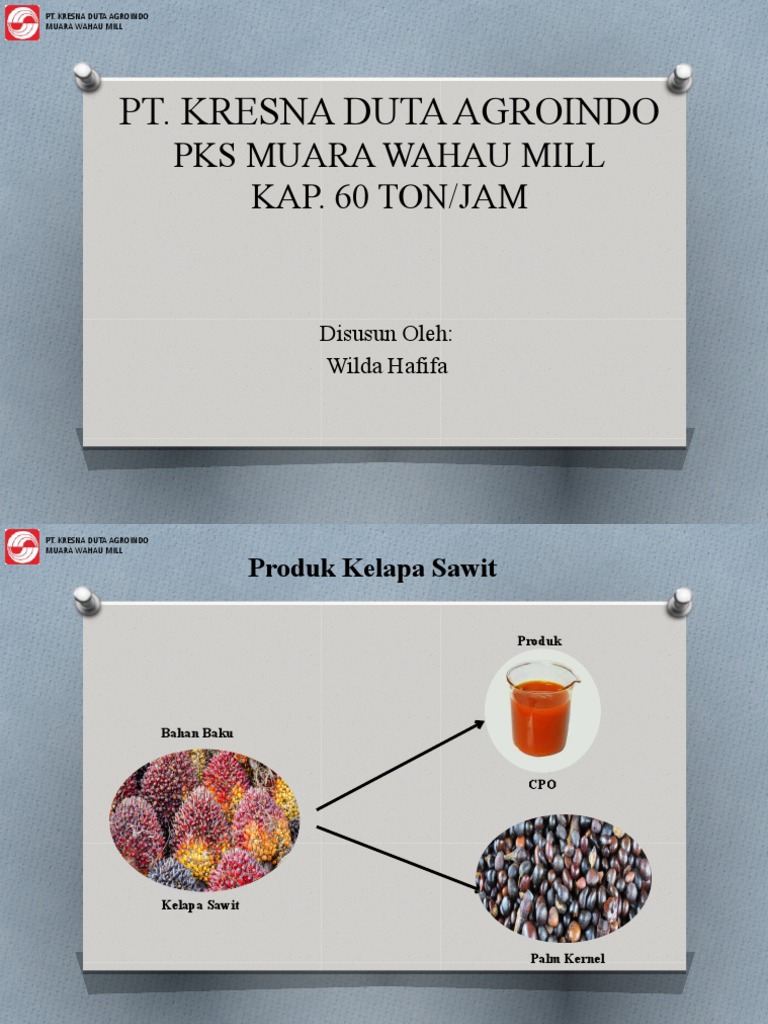

PT. KRESNA DUTA AGROINDO

PKS MUARA WAHAU MILL
KAP. 60 TON/JAM

Disusun Oleh:
Wilda Hafifa
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Produk Kelapa Sawit

Produk

Bahan Baku

CPO

Kelapa Sawit

Palm Kernel
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Material Balance

Condensate

Water 12 -14 %

Sludge 6%
 Diagram Proses
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

1
Steam from BPV
Weightbridge
Loading Tippler Thresser Empty Bunch to Estate
Ramp 3 Oil Storage Tank

2 Sterilizer
4
Bahan Bakar Boiler

Boiler To Export 8

9 CST
5

Power to Proces
Turbin Vaccum
Dryer
Nut Polishing Drum

to process 6

Oil
Tank

Ripple Mill
Oil Purefier
Decanter
Kernel Dryer Silo

Kernel To Export

Kernel Storage Bin

Batching Tank
Effluent Treatment 10

11 Fat Pit
To Land Aplication
Fat pit
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Penerimaan

Jembatan Timbang

TBS dari Kebun

Truk TBS
Jembatan Timbang
Grading
Fungsi Jembatan timbang : Menentukan
jumlah TBS/CPO/PK/dll yang diterima/dibeli
maupun dijual

Fungsi Grading : mengetahui kualitas TBS yang masuk ke PKS

setiap harinya dan memastikan jumlah janjangan yang diterima
sesuai atau tidak dengan jumlah janjangan yang tertera pada SPB
(Surat Pengantar Buah).
Grading TBS
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Loading Ramp

Loading ramp TBS melewati pintu loading ramp Pengisian TBS ke Lori-lori

Transfer lori berisi TBS Lori berisi TBS stanby di depan rebusan
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Rebusan (Sterilizer)

Lori berisi TBS masuk sterilizer Lori keluar sterilizer

Proses merebus TBS menggunakan uap (Steam) pada tekanan dan suhu yang tinggi selama 80-90 menit
didalam sterilizer.
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Rebusan (Sterilizer)

Tujuan proses perebusan:

• Menonaktifkan enzim lipase yang dapat merusak minyak dan menyebabkan kenaikan asam lemak bebas atau FFA
(Free Fatty Acid).
• Melunakkan daging buah untuk memudahkan pemisahan daging buah dengan nut di digester.
• Memudahkan pelepasan brondolan dari janjangan sampai lapisan terdalam.
• Mengurangi kadar air pada buah.
• Meregangkan cangkang dengan kernel sehingga memudahkan pemisahan cangkang dengan kernel pada proses
selanjutnya
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Thresher

Fungsi : Mengeluarkan TBS rebus dari lori, memisahkan brondolan dari janjangannya, serta menyediakan
umpan digester
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Thresher

Stasiun Sterilizer Tippler

TBS rebus TBS Rebus

88%
Hopper tippler
Auto
Feeder

Bunch Conveyor


Empty
Bunch Horizontal Empty Bunch
Thresher
18-21% Conveyor
Brondolan
67-70%
Inclined Empty Bunch
Below Thresher Conveyor
Conveyor

Empty Bunch Area

Bottom Cross
Conveyor

Fruit Elevator Stasiun Press

PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Thresher

Lori berisi TBS rebus keluar sterilizer Stasiun thresher

Penebahan TBS rebus di thresher drum Penuangan TBS rebus dari lori
untuk melepaskan brondolan dari janjangan menggunakan tippler
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Thresher

Tujuan dari proses thresher antara lain adalah sebagai berikut :

 Mengeluarkan tandan buah hasil rebusan dari lori menggunakan tippler.
 Memisahkan buah dari janjangannya.
 Meminimalkan adanya USB (Unstripped Bunch) yaitu brondolan yang masih
tertinggal di janjangan
 Mengontrol pengumpanan buah ke digester.
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Press

Stasiun Thresher Cross Bottom Conveyor

Brondolan
67%

Fruit Elevator

Fruit Distributing Conveyor

Digester

Screw Press

Crude Oil Press Cake

43% 24%

Oil Gutter Cake Breaker Conveyor

Stasiun Klarifikasi Stasiun Nut & Kernel

PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Press
Digester

Fungsi dan tujuan dari stasiun press, yaitu:

 Melumatkan daging buah sehingga akan
memudahkan proses pemisahan minyak dengan
daging buah
 Mengambil minyak dari daging buah semaksimal
mungkin, dengan nut pecah yang minimum
 Menaikkan dan mempertahankan temperatur
brondolan pada suhu 90-95ºC sehingga
memudahkan proses pemisahan minyak

Screw Press
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL
Stasiun Klarifikasi

Stasiun Press Oil ex press

Sand Trap Tank

Vibrating Screen

Crude oil tank

Vertical Clarifier Tank

(VCT)

Oil Sludge

Solid to
Oil Tank Sludge Vibrating Screen
drain

Oil Purifier Tank (OPT) Sludge Tank

Oil Float Tank Static Tank

Vacum Drier Sludge Centrifuge

Storage Tank
Heavy Phase Light Phase

Despatch CPO Fat Pit

Correction Tank
 Stasiun Klarifikasi
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Tahapan Proses di stasiun klarifikasi :

1) Penyaringan
2) Pengendapan
3) Sentrifugasi
4) Pemurnian

Mesin-mesin utama yang ada di stasiun klarifikasi

terdiri dari:
1. Sand Trap Tank
2. Vibrating screen
3. VCT(Vertical Clarifier Tank)
4. Sludge Tank
5. Oil Purifier Tank
6. Sludge Centrifuge
7. Vacuum Drier

Fungsi dan tujuan dari klarifikasi :

 Mendapatkan minyak semaksimal mungkin
 Mendapatkan kualitas minyak yang sesuai standar yang telah ditetapkan, yaitu:
% Moisture dengan limit 0,12 – 0,15%
% Dirt maksimal 0,030%
% FFA maksimal 3,00%
 Meminimalisir kehilangan minyak.
 Stasiun Klarifikasi
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Sand Trap Tank

Untuk Memisahkan Crude Oil dari kotoran dengan

cara pengendapan
PT. KRESNA DUTA AGROINDO

Stasiun Klarifikasi
MUARA WAHAU MILL

Vibrating Screen

Fungsi : Memisahkan crude oil dari kotoran, dengan sistem filter/saring

 Stasiun Klarifikasi
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Vertical Clarifier Tank (VCT)

Fungsi : Memisahkan minyak dari

sludge dan kotoran lain, dengan cara
pengendapan dan perbedaan masa jenis.
Sludge disalurkan ke tangki sludge untuk
diproses selanjutnya pada sludge
centrifuge, Minyak disalurkan ke tangki
minyak untuk diproses selanjutnya pada
OPT.
 Stasiun Klarifikasi
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Vacum Drier

Fungsi:
Mengekstraksi minyak CPO agar kadar air (moisture) yang diperoleh sesuai standard moisture CPO : 0,15%
dengan sistem kevakuman.
Minyak CPO yang sudah sudah didapat standard moisture nya langsung dipompakan ke Storage Tank melalui
Oil Transfer Pump
 Stasiun Klarifikasi
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Storage Tank

FUNGSI : Tempat penampungan sementara CPO yang akan dikirim

(despatch)
 Stasiun Klarifikasi
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Sludge Centrifuge
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL
Stasiun Nut & Kernel

Tahapan Pengoperasian stasiun nut dan kernel :

1) Pemecahan Nut
2) Pemisahan Kernel dari Cangkang
3) Proses Pengeringan Kernel

Peralatan utama yang ada di stasiun Nut & Kernel

terdiri dari:
1. Cake Breaker Conveyor
2. Fibre Cyclone
3. Nut Polishing Drum
4. Ripple Mill
5. LightTenera Dry Separation (LTDS) 1 dan 2
6. Claybath
7. Kernel Silo
8. Kernel Bin
Fungsi dan tujuan dari stasiun nut dan kernel :
 Memperoleh kernel produksi yang sesuai atau bahkan di atas standar.
 Menjaga kualitas kernel produksi sesuai standar, yaitu:
%Broken kernel : ≤15%
%Moisture dalam limit 6% - 7%
%Dirty dalam limit 5% - 6%
  Meminimalisir losses kernel.
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Nut & Kernel

CBC Fiber
Depericarper Fiber Cyclone
(Cake Breaker Conveyor)
Nut

Nut Polishing Drum

Destoner

Nut Hopper

Ripple Mill

Kernel Shell
LTDS I

Kernel Shell Fiber

LTDS II

Claybath Shell

Kernel

Kernel Silo Boiler

Kernel Storage
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Nut & Kernel

Polishing Drum

FUNGSI : Membersihkan fibre yang masih melekat pada nut

dan untuk membantu pelepasan kernel dari shell
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Nut & Kernel

Ripple Mill

FUNGSI : Memecah nut menjadi kernel dan shell (crackmix)

PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Nut & Kernel

LTDS 1 & 2

FUNGSI:Untuk memisahkan Cangkang dengan Kernel menggunakan

suction blower LTDS cyclone, air blade/ glass device
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Nut & Kernel

Claybath

FUNGSI : Memisahkan kernel dari shell dengan menggunakan larutan

Calcium Carbonat (CaCO3) berdasarkan berat jenis
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Nut & Kernel

Kernel Silo

FUNGSI : Mengurangi kadar air (moisture) kernel

PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Stasiun Nut & Kernel

Kernel Bin
FUNGSI : Tempat penampungan
sementara kernel yang
akan dikirim (despatch)
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Water Treatment Plant

Water Treatment Plant berfungsi untuk mengolah air baku atau yang biasa disebut dengan raw water
dari waduk atau sungai hingga layak digunakan untuk kebutuhan hidup sehari-hari dan juga aman
untuk pengoperasian boiler. Secara garis besar terdapat 2 tahapan, yaitu :
1. Eksternal Water Treatment : Proses penjernihan air dari padatan tersuspensi (Suspended Solids).
2. Internal Water Treatment : Proses penjernihan air dari padatan yang terlarut (Dissolved Solids)
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Water Treatment Plant

Sungai Kolam Raw Water Tank

Air

Injeksi bahan
kimia

Clarifier Tank

Sand Filter Treated Water Tank




Softener

Feed Water Tank Deaerator

Chemical Boiler

Boiler
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Water Treatment Plant

 Bahan Kimia External water Treatment:
1) Coagulant (Alumunium sulfat), berfungsi sebagai bahan pengikat kotoran sehingga membentuk flok-flok dalam air (pinflock).
2) N-8173 (floculant), berfungsi menggumpalkan dan mengendapkan pinflock yang telah terbentuk.
Bahan kimia ini bekerja baik pada pH 6-8.

 Bahan Kimia Internal water treatment:

1) N-22310 berfungsi sebagai anti foam dan anti karat
2) N-3273 adalah bahan kimia yang berfungsi sebagai deposit inhibitor dan removal inhibitor, mencegah terbentuknya kerak dan
melarutkan lapisan kerak yang sudah terbentuk pada permukaan dalam pipa boiler.
3) N-2811 adalah bahan kimia yang berfungsi untuk mengikat oksigen dan gas-gas lain yang masih terikat dalam air boile serta
mencegah terjadinya korosi pada permukaan logam, khususnya pada bagian dalam pipa-pipa dan drum boiler.
4) N-8507 adalah bahan kimia yang berfungsi sebagai pengontrol total alkali dan pH air boiler.
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

Laboratorium

Analisa mutu Analisa FFA, % moisture,

produksi %dirty, DOBI
Analisa
Minyak
Analisa lossis
minyak

Analisa mutu %Broken kernel, %

Analisa produksi moisture, %dirty
Kernel
Analisa Analisa lossis
Laboratorium kernel

Fungsi : sebagai tempat untuk

Analisa raw water, clarifier,
melakukan analisa sampel yang Analisa Air Softener, Feed Tank dan
diambil dari beberapa titik analisa air boiler
sampel, sehingga dapat
mengetahui mutu hasil
produksi.
Analisa
Analisa VFA dan analisa TA
Limbah
PT. KRESNA DUTA AGROINDO
MUARA WAHAU MILL

THANK YOU
