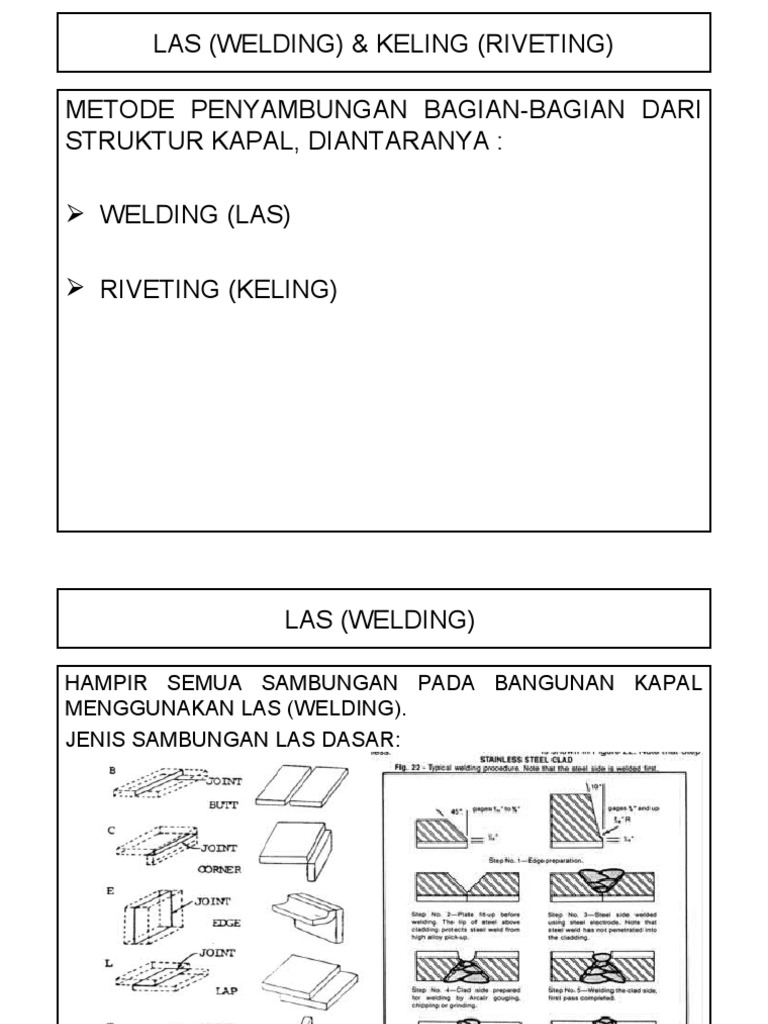

LAS (WELDING) & KELING (RIVETING)

METODE PENYAMBUNGAN BAGIAN-BAGIAN DARI

STRUKTUR KAPAL, DIANTARANYA :

 WELDING (LAS)

 RIVETING (KELING)
 LAS (WELDING)

HAMPIR SEMUA SAMBUNGAN PADA BANGUNAN KAPAL

MENGGUNAKAN LAS (WELDING).
JENIS SAMBUNGAN LAS DASAR:
WELDING
 WELDING

PAKAIAN & PERLENGKAPAN LAS

WELDING
WELDING
WELDING
WELDING
WELDING
 WELDING

UNDERWATER WELDING
WELDING
WELDING
 LAS (WELDING)

KEUNTUNGAN YANG DIPEROLEH DARI PENGGUNAAN LAS :

 PENGURANGAN BOBOT YANG DISEBABKAN KARENA
TIDAK ADANYA TINDIHAN-TINDIHAN UJUNG-UJUNG PLAT,
PELAT-PELAT PENGISIAN, KAMPUH BILAH TUNGGAL
MAUPUN GANDA, KEPALA-KEPALA PAKU KELING, DSB
 SAMBUNGAN LAS MEMPUNYAI KEKUATAN YANG HAMPIR
SAMA DENGAN KEKUATAN BAGIAN-BAGIAN YANG
DIHUBUNGKAN
 SAMBUNGAN LAS LEBIH KEDAP AIR DAN KEDAP MINYAK
DIBANDINGKAN DENGAN SAMBUNGAN KELING, KARENA
SAMBUNGAN LAS ITU LEBIH RAPAT
 HAMBATAN AIR LEBIH KECIL, KARENA PERMUKAAN
SAMBUNGAN DENGAN METODE LAS LEBIH RATA DAN LICIN
 SAMBUNGAN LAS BEBAS DARI PENGARUH GETARAN KAPAL
KARENA KUAT DAN KOKOHNYA KONSTRUKSI
BANGUNAN
 KONSTRUKSI JADI LEBIH SEDERHANA DAN SERASI
 LAS (WELDING)

KERUGIAN SAMBUNGAN LAS, ANTARA LAIN:

 TERJADINYA PERUBAHAN BENTUK YANG

DISEBABKAN KARENA TERJADINYA TEGANGAN
KERUT DI DALAM BAHAN. HAL INI DAPAT DIATASI
DENGAN ALAT PENCEGAH RETAK (CRACK
ARRESTOR)

 SAMBUNGAN LAS MUTUNYA SULIT DINILAI

SECARA SEDERHANA. MASALAH INI DAPAT
DIATASI DENGAN PENGGUNAAN ALAT-ALAT
MODERN
RIVETING
 RIVETING
Paku keling / rivet adalah salah satu metode penyambungan
yang sederhana. sambungan keling umumnya diterapkan pada
jembatan, bangunan, ketel, tangki, kapal Dan pesawat terbang.
Penggunaan metode penyambungan dengan paku keling ini juga
sangat baik digunakan untuk penyambungan pelat-pelat alumnium.
Pengembangan Penggunaan rivet dewasa ini umumnya digunakan
untuk pelat-pelat yang sukar dilas dan dipatri dengan ukuran yang
relatif kecil. Setiap bentuk kepala rivet ini mempunyai kegunaan
tersendiri, masing masing jenis mempunyai kekhususan dalam
penggunaannya.
•Sambungan dengan paku keling ini umumnya bersifat permanent
dan sulit untuk melepaskannya karena pada bagian ujung
pangkalnya lebih besar daripada batang paku kelingnya
 RIVETING
Bagian utama paku keling
1.Kepala
2.Badan
3.Ekor
4.Kepala lepas
 RIVETING
Bahan paku keeling
1.Yang biasa digunakan antara lain adalah baja, brass,
aluminium, dan tembaga tergantung jenis sambungan/
beban yang diterima oleh sambungan.

2. Penggunaan umum bidang mesin : ductile (low

carbor), steel, wrought iron.
3.Penggunaan khusus : weight, corrosion, or material
constraints apply : copper (+alloys) aluminium (+alloys),
monel, dll
 PENGGUNAAN PAKU KELING
Pemakaian paku keling ini digunakan untuk :
•Sambungan kuat dan rapat, pada konstruksi boiler
( boiler,  tangki dan pipa-pipa tekanan tinggi ).
•Sambungan kuat, pada konstruksi baja (bangunan,
jembatan dan crane ).
•Sambungan rapat, pada tabung dan tangki ( tabung
pendek, cerobong, pipa-pipa tekanan).
•Sambungan pengikat, untuk penutup chasis ( misalnya ;
pesawat terbang, kapal).


TIPE SAMBUNGAN PAKU KELING

Berdasarkan Penyambungan Plat
Lap joint (Sambungan Berimpit) : sambungan yang menempatkan
pelat yang akan disambung saling berimpitan dan kedua pelat
tersebut disambung dengan paku keling .
•Pemasangan tipe lap joint biasanya digunakan pada plat yang
overlaps satu dengan yang lainnya..
Butt joint (Sambungan Bilah): sambungan yang menempatkan
kedua ujung pelat yang akan disambung saling berdekatan, lalu kedua
bilah (strap), kemudian masing-masing pelat disambungkan dengan
bilah menggunakan paku keling
•Digunakan untuk menyambung dua plat utama, dengan menjepit
menggunakan 2 plat lain, sebagai penahan (cover), dimana plat
penahan ikut dikeling dengan plat utama.


TIPE SAMBUNGAN PAKU KELING



TIPE SAMBUNGAN PAKU KELING

Berdasarkan Jumlah Baris

Sambungan baris tunggal (single riveted joint)

Pada sambungan berimpit, sambungan baris tunggal adalah
sambungan yang menggunakan satu baris paku keeling pada
sistem sambungan. Sedangkan pada sambungan bilah, sambungan
baris tunggal adalah sambungan yang menggunakan satu baris
paku pada masing-masing sisi sambungan.
Sambungan baris ganda (double riveted lap joint)
Pada sambungan berimpit, sambungan baris ganda adalah
sambungan yang menggunakan dua baris paku keling pada sistem
sambungan. Sedangkan pada sambungan bilah, sambungan baris
ganda adalah sambungan yang menggunakan dua baris paku pada
masing-masing sisi sambungan


TIPE SAMBUNGAN PAKU KELING

 KELING (RIVETING)

KAMPUH TUNGGAL BERIMPIT (LAP JOINT)  PINGGIRAN PELAT

YANG SATU MENINDIH MENINDIH PINGGIRAN PELAT YANG
LAIN


TIPE SAMBUNGAN PAKU KELING

• Berdasarkan Susunan Paku
• Sambungan Rantai
• Sambungan Zig - Zag
 KELING (RIVETING)

 KAMPUH BILAH TUNGGAL (SINGLE STRAP JOINT)  DUA PELAT

YANG MAU DISAMBUNG DITINDIH OLEH SEBILAH PELAT
KECIL LAIN DIATASNYA, LALU DIKELING (gambar – c)

 KAMPUH BILAH GANDA (DOUBLE STRAP JOINT)  DUA

PELAT YANG MAU DISAMBUNG DITINDIH OLEH DUA
BILAH PELAT KECIL PADA KEDUA SISINYA, KEMUDIAN
DIKELING (gambar - d)
 KEUNTUNGAN PAKU KELING

• Bahwa tidak ada perubahan struktur dari

logam disambung. Oleh karena itu banyak
dipakai pada pembebanan-pembebanan
dinamis.
• Sambungan keling lebih sederhana dan
murah untuk dibuat.
• Pemeriksaannya lebih mudah
• Sambungan keling dapat dibuka dengan
memotong kepala dari paku keling tersebut
 KELEMAHAN PAKU KELING

• Hanya satu kelemahan bahwa ada pekerjaan mula

berupa pengeboran lubang paku kelingnya di samping
kemungkinan terjadi karat di sekeliling lubang tadi
selama paku keling dipasang. Adapun pemasangan
paku keling bisa dilakukan dengan tenaga manusia,
tenaga mesin dan bisa dengan peledak (dinamit)
khususnya untuk jenis-jenis yang besar.
• Paku keling dalam ukuran yang kecil dapat digunakan
untuk menyambung dua komponen yang tidak
membutuhkan kekuatan yang besar, misalnya
peralatan rumah tangga, furnitur, alat-alat elektronika,
dll
 RIVETING

PROSES PENGELINGAN
 RIVETING

MULTI POINT RIVETING MACHINE

RIVETING
RIVETING
RIVETING
RIVETING
RIVETING
RIVETING
RIVETING
CHAIN RIVETING
STAGGERED RIVETING
RIVETING
RIVETING
LAS (WELDING) & KELING (RIVETING)

Agung Hernowo - N.90

RIVETING
RIVETING
 KELING (RIVETING)

JENIS PAKU KELING YANG UMUM DIPAKAI :
