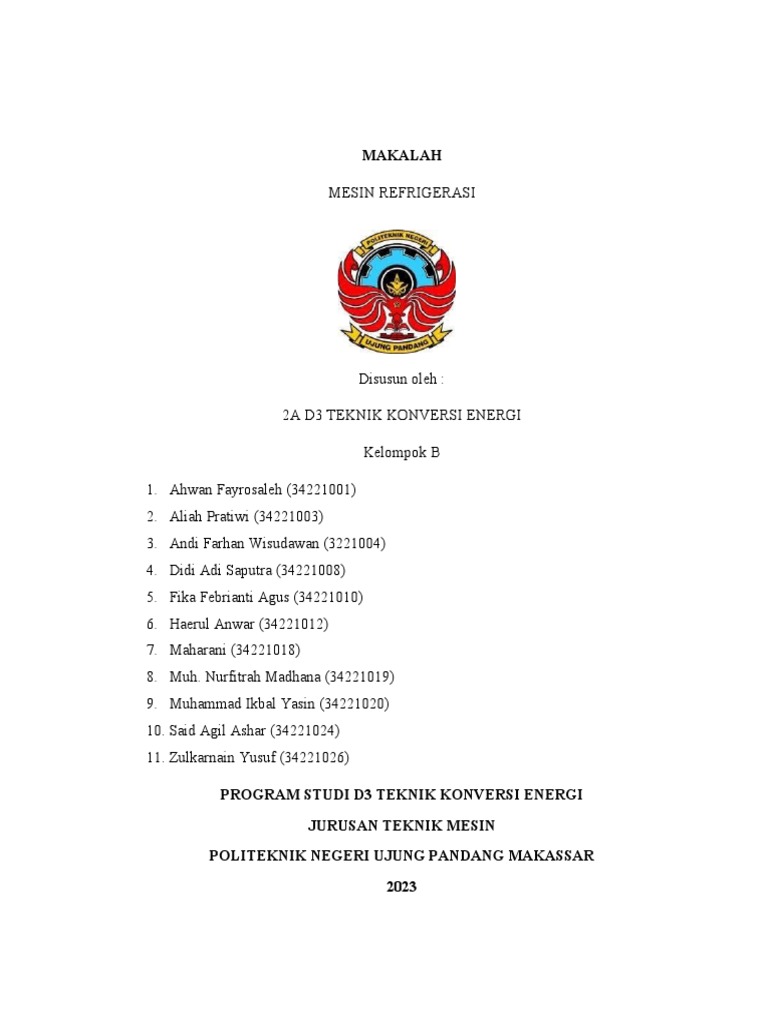

MESIN REFRIGERASI
Disusun oleh :
Kelompok B
Puji syukur atas kehadirat Allah SWT Tuhan Yang Maha Esa atas segala
rahmat-Nya sehingga makalah Mesin Refrigerator ini dapat tersusun hingga
selesai. Tidak lupa juga kami mengucapkan banyak terima kasih atas bantuan dari
pihak yang telah berkontribusi dengan memberikan pikirannya.
i
DAFTAR ISI
KATA PENGANTAR........................................................................................................i
BAB 1................................................................................................................................1
PENDAHULUAN.............................................................................................................1
LATAR BELAKANG....................................................................................................1
RUMUSAN MASALAH...............................................................................................2
TUJUAN........................................................................................................................2
BAB II...............................................................................................................................3
PEMBAHASAN................................................................................................................3
2.1 BAGAIMANA PRINSIP KERJA DARI AC MOBIL.............................................3
2.2 KOMPONEN AC MOBIL.......................................................................................6
2.3 REFRIGERAN DAN PELUMAS..........................................................................12
1. ND-oil 8.......................................................................................................16
2. ND-oil 9.......................................................................................................16
3. ND-oil 11.....................................................................................................16
4. ND-oil 12.....................................................................................................17
BAB III............................................................................................................................18
KESIMPULAN................................................................................................................18
REFERENSI....................................................................................................................20
ii
BAB 1
PENDAHULUAN
LATAR BELAKANG
Penggunaan AC (Air Conditiong) pada mobil di era saat ini sudah tidak asing
lagi. Tidak hanya didaerah tropis, didaerah sub tropis pun perangkat ini sangat
diperlukan. Khusus di daerah tropis yang panas, perangkat AC mobil lebih
berfungsi sebagai pendingin. Apalagi di kota-kota besar, dengan kondisi jalanan
yang macet dan suhu udara yang sangat panas. Udara yang panas dan polusi yang
parah sehingga penggunaan AC pada mobil menjadi hal yang utama pada saat
berkendara. Selain kenyamanan, secara tidak langsung penggunaan AC pada
mobil dapat meminimalisasi debu dan kotoran yang masuk pada ruangan mobil,
karena pada saat AC mobil menyala keadaan jendela dan pintu mobil tertutup
rapat sehingga debu dan kotoran tidak dapat masuk ke dalam ruangan mobil.
Adapun sejarah singkat tentang penggunaan AC pertama kali pada mobil. AC
masuk dalam percobaan pertama pada tahun 1939 oleh perusahaan packer,
menyusul perusahaan lain mengikuti sistem pendingin perusahaan packer yang
telah dikembangkan dan ditambahkan ke mobil mereka, bahkan menjadi setengah
dari mobil yang terjual pada tahun 1969, dilengkapidengan sistem pendingin
udara AC.
Secara umum pengertian dari AC adalah suatu mesin yang di gunakan untuk
mendinginkan udara dengan cara mensirkulasikan gas refrigerant berada di pipa
yang di tekan dan di hisap oleh kompresor. Ada pun sebab mengapa gas
refrigerant yang di pilih sebagai bahan yang di sirkulasikan, yaitu karena bahan
ini mudah menguap dan bentuknya bisa berubah-ubah, yang berbentuk cairan dan
gas. Panas yang berada pada pipa kondensor berasal dari gas refrigerant yang di
tekan oleh kompresor sehingga bahan tersebut menjadi panas dan pada bagian
Automatic Expansi Valve pipa tempat sirkulasi gas refrigerant diperkecil,
sehingga tekanannya semakin meningkat dan pada pipa evaporator menjadi
dingin. (ariffandisaputra, 2012)
1
Prinsip kerja AC cooler memanfaatkan teori dasar pendinginan, yaitu
penyerapan panas dan penguapan. Salah satu contoh dari teori ini adalah
pemakaian alkohol pada tubuh. Alkohol yang dioleskan pada tubuh akan terasa
dingin karena alkohol menyerap panas dan menguap. Namun masalahnya cairan
yang dipakai untuk proses perubahan tersebut bisa habis. Karena itu, pada
teknologi AC ditambahkan mekanisme kerja yang mampu mengubah gas menjadi
cairan. Selanjutnya cairan tersebut kembali menguap dan berubah menjadi gas.
RUMUSAN MASALAH
Adapun rumusan masalah yang akan dibahas pada makalah ini adalah:
TUJUAN
2
BAB II
PEMBAHASAN
2.1 BAGAIMANA PRINSIP KERJA DARI AC MOBIL
Sesuai dengan konsep diatas maka dapat diperoleh fungsi dari AC mobil itu
sendiriialah untuk :
1.Mengontrol temperatur udara
2.Mengontrol sirkulasi udara.
3.Mengontrol kelembaban udara.
3
4.Memurnikan udara.
Cara kerja sistem AC mobil secara sederhana adalah mendinginkan suhu
udara di dalam kabin.
Perubahan wujud gas menjadi cair pada freon ini terjadi akibat penyerapan
panas dari freon oleh kondensor. Dari kondensor, kemudian freon akan disalurkan
menuju ke receiver dryer.
Di komponen ini akan terjadi proses penyerapan air dan kotoran yang
terangkut freon. Penyaringan diperlukan agar kotoran tidak ikut masuk ke dalam
sistem AC sehingga dapat merusak komponen di dalamnya.
4
Expansion valve sendiri merupakan komponen yang memiliki lubang
keluar berukuran kecil dan di sinilah tempat penguapan terjadi.Penguapan terjadi
ketika freon bertekanan tinggi melewati lubang keluar expansion valve yang kecil
kemudian freon akan keluar menjadi kabut atau uap. Selanjutnya, freon akan
menuju ke evaporator.Freon yang sudah berbentuk partikel kecil selanjutnya akan
masuk ke evaporator yang mana saat ini freon sudah bersuhu dingin.Freon akan
membuat suhu evaporator menjadi dingin. Selanjutnya, blower akan bertugas
menekan udara keluar melalui evaporator.Ketika udara melewati evaporator,
udara akan menjadi lebih dingin. Sebab panas dari udara sudah diserap freon.
Udara yang keluar dari evaporator ini sudah bersuhu dan bertekanan rendah
tentunya. Freon kemudian akan dikirim kembali ke kompresor agar dapat
bersirkulasi lagi di sistem pendingin mobil kamu. Begitu seterusnya sampai AC
dimatikan.
Untuk siklus pendinginan udara pada AC mobil sendiri memakai cairan R12
denganperedaran atau siklusnya sebagai berikut :
1.Refrigerant dengan suhu dan tekanan tinggi disimpan didalam receiver.
2.Cairan refrigerant dialirkan melewati sebuah lubang kecil yang
disebutExpansion valve.
3.Refrigerat dengan suhu dan tekanan rendah mengalir ke dalam Evaporator.
4.Uap refrigerant mengalir ke dalam kompresor dan diproses. Sehingga suhudan
tekanan gas bertambah.
5.Gas refrigerant dengan suhu tinggi masuk ke kondensor dan
diembunkanmenjadi cairan refrigerant.
6.Kemudian cairan yang terbentuk mengalir kembali ke receiver.
5
Gambar 2 peredaran R12 pada ac
1. Kompressor
Gambar 3 kompressor
6
menjadi cairan. Cairan pendingin akan membuat keseluruhan aliran udara bisa
masuk ke dalam kondensor.
Saluran hisap pada kompresor ini terhubung dengan komponen lain, yakni
evaporator. Saluran hisap pada kompresor ini bekerja dengan menghirup gas
bertekanan rendah.
1. Kondensor
Gambar 4 kondensor
7
yang diberikan oleh kipas radiator atau kipas lainnya. Tenaga ini membantu
untuk mengontrolnya.
Kondensor memiliki peran hampir sama dengan radiator pada mobil yaitu untuk
memancarkan panas. Biasanya, kondensor terletak di depan radiator. Namun ada
juga pabrikan yang meletakannya pada bodi kendaraan demi keaerodinamisan.
Supaya dapat bekerja dengan baik, kondensor harus mendapat aliran udara yang
bagus setiap saat.
Pada mobil berpenggerak roda belakang, biasanya udara didapatkan dari kipas
pendingin mesin. Sementara pada mobil berpenggerak roda depan, udara
tersebut didapat dari satu atau lebih kipas pendingin.
2. Expansion valve
3. Evaporator
8
Gambar 6 evaporator
4. Orifice tube
9
Gambar 7 orifice tube
5. AC inline Filter
AC Inline filter kit akan menjebak kotoran dan memberikan Anda udara yang
bersih.
6. Receiver dryer
10
Gambar 9 receiver dryer
Komponen ini memiliki fungsi untuk memisahkan antara gas dan cairan,
menghilangkan kelembaban, serta menyaring kotoran. Biasanya receiver drier
memiliki kaca transparan di bagian atas dan sering digunakan untuk melakukan
pengisian ulang pada sistem.
7. Akumultor
Gambar 10 akumulator
11
Akumulator akan menahan pendingin. Bagian ini akan mengeringkan kantung
pendingin dengan menghilangkan kelembaban darinya dan akan
mensirkulasikan yang kembali ke dalam mobil.
Komponen AC mobil yang satu ini berfungsi untuk mengontrol suhu evaporator.
Dapat dilakukan jika tekanan refrigeran juga bisa dikendalikan dan mengalir ke
evaporator yang bekerja untuk menyerap panas
A. Refrigerant
Freon AC pada mobil merupakan salah satu komponen pada mobil yang
memiliki wujud senyawa kimia dan berfungsi untuk menyerap panas dari udara.
Freon AC tidak memiliki warna maupun bau yang menyebabkan rasa tidak
nyaman.
12
Seperti yang sudah dijelaskan, fungsi freon AC pada mobil yaitu untuk menyerap
panas dari udara sehingga ruang atau kabin mobil menjadi lebih dingin dan tidak
panas. Maka dari itu, freon AC pada mobil sangat berguna untuk memberikan
kenyamanan ketika sedang berkendara.
13
digunakan untuk mengganti refrigerant sintetis yang terkadang memberikan
dampak negatif seperti penipisan lapisan ozon dan juga pemanasan global.
KONDISI KONDISI
1.Tidak berwarna, tidak berbau, dan • Tidak akan menyebabkan orang
tidak berasa. merasa tidak nyaman.
• Untuk mencegah kebakaran dan
2.Tidak mudah terbakar atau meledak. kerusakan pada unit dan peralatan
Tidak berbahaya bagi manusia dan yang berhubungan. Untuk mencegah
binatang bahaya bagi manusia dan binatang.
3.1. Mudah untuk diuapkan pada
temperatur rendah dan diatas tekanan • Untuk mencegah kebocoran udara
atmosfir. luar kedalam siklus pendinginan.
3.2. Mudah untuk dicairkan pada • Sehingga suku cadang didalam
tekanan rendah bahkan jika udara luar mekanisme siklus tidak perlu terlalu
panas. kuat.
• Kerja pendinginan besar dengan
jumlah refrigerant sedikit.
4.Panas laten dalam penguapan besar • Sehingga kompresor yang digunakan
dan volume jenis kecil. kecil.
5.Temperatur kritis tinggi dan titik • Untuk mencegah penguapan pada
14
temperatur kritis yang rendah dan
dengan demikian mencegah
penyerapan panas dari refrigerant.
• Jika titik bekunya tinggi, refrigerant
akan mengeras pada temperatur biasa
beku rendah. menggantikan penguapan.
• Untuk mencegah refrigerant dari
reaksi kimia dengan zat lain dalam
siklus pendinginan.
6.Secara kimia stabil, tidak akan • Untuk mencegah tersumbat dan
berkarat melebur.
• Jangan sampai, jika tekanan naik
drastis pada cuaca panas atau tekanan
turun drastis pada cuaca dingin, suku
7.Bisa dipakai untuk cakupan yang cadang akan rusak atau siklus
luas terhadap temperatur udara luar. pendinginan akan tidak stabil.
• Untuk mempermudah menemukan
dan memperbaiki titik kebocoran,
8.Kebocoran refrigerant mudah sehingga menjamin stabilnya kerja
ditemukan pendinginan.
• Untuk menjaga biaya operasional
9.Harga murah rendah
B. PELUMAS
15
menurun. Apabila kinerja AC tidak optimal maka dapat menyebabkan sirkulasi
udara dalam kabin mobil juga terganggu.
Kualitas oli yang sudah buruk perlu diganti. Mengganti oli kompresor berbeda
dengan mengisi oli. Mengganti artinya menukar oli yang lama dengan oli yang
baru, sementara mengisi oli hanya menambah takaran tertentu sampai dengan
batas normal.
Mengganti oli kompresor memang tidak mudah, apalagi jika kamu bukan montir
yang berpengalaman. Maka dari itu, sebaiknya kamu membawa ke bengkel
terdekat. Tetapi meskipun begitu kamu juga perlu tahu cara mengganti oli
kompresor AC mobil.
Kompresor perlu diberi oli agar sistem tidak mudah aus dan lama
kelamaan akan rusak. Kamu perlu tahu bahwa oli kompresor mobil
berbeda dengan oli lainnya seperti oli mesin, oli transmisi, oli gardan, dan
oli power steering.
Ini adalah oli kompresor AC mobil yang paling sering digunakan.
1. ND-oil 8
2. ND-oil 9
16
Sedangkan kompresor jenis vane dengan refrigerant R134a lebih baik
menggunakan oli Denso ND-oil 9.
3. ND-oil 11
4. ND-oil 12
17
BAB III
KESIMPULAN
Penggunaan AC (Air Conditiong) pada mobil di era saat ini sudah tidak asing
lagi. Tidak hanya didaerah tropis, didaerah sub tropis pun perangkat ini sangat
diperlukan. Khusus di daerah tropis yang panas, perangkat AC mobil lebih
berfungsi sebagai pendingin. Apalagi di kota-kota besar, dengan kondisi jalanan
yang macet dan suhu udara yang sangat panas. Udara yang panas dan polusi yang
parah sehingga penggunaan AC pada mobil menjadi hal yang utama pada saat
berkendara. Selain kenyamanan, secara tidak langsung penggunaan AC pada
mobil dapat meminimalisasi debu dan kotoran yang masuk pada ruangan mobil,
karena pada saat AC mobil menyala keadaan jendela dan pintu mobil tertutup
rapat sehingga debu dan kotoran tidak dapat masuk ke dalam ruangan mobil.
Cara kerja sistem AC mobil secara sederhana adalah mendinginkan suhu
udara di dalam kabin.
18
Perubahan wujud gas menjadi cair pada freon ini terjadi akibat penyerapan
panas dari freon oleh kondensor. Dari kondensor, kemudian freon akan disalurkan
menuju ke receiver dryer.
Di komponen ini akan terjadi proses penyerapan air dan kotoran yang
terangkut freon. Penyaringan diperlukan agar kotoran tidak ikut masuk ke dalam
sistem AC sehingga dapat merusak komponen di dalamnya.
19
REFERENSI
https://lifepal.co.id/media/sistem-ac-mobil/#:~:text=Sistem%20AC%20mobil
%20sebenarnya%20adalah,kabin%2C%20namun%20memanaskan%20suhu
%20kabin.
https://www.academia.edu/
19204238/33009874_Makalah_Sistem_AC_Pada_Mobil
https://dokumen.tips/documents/makalah-ac-mobil.html
https://duitpintar.com/cara-kerja-sistem-ac-mobil/
https://wuling.id/id/blog/autotips/komponen-ac-mobil-dan-fungsinya#:~:text=AC
%20mobil%20terdiri%20atas%20beberapa%20komponen%20yang
%20membentuk%20satu%20kesatuan,dryer%2C%20akumulator%20hingga
%20AC%20Refrigerant.
https://auto2000.co.id/berita-dan-tips/fungsi-refrigerant#
https://www.hyundai.com/id/en/hyundai-story/articles/mengenal-freon-ac-mobil,-
jenis-jenis-dan-fungsinya-0000000284
https://www.karangmulya.com/persyaratan-refrigerant-yang-baik-pada-sebuah-ac/
https://www.karangmulya.com/persyaratan-refrigerant-yang-baik-pada-sebuah-ac/
https://www.karangmulya.com/persyaratan-refrigerant-yang-baik-pada-sebuah-ac/
20
